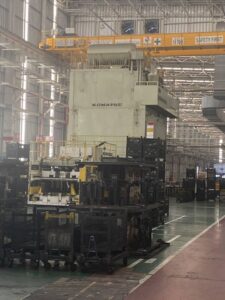

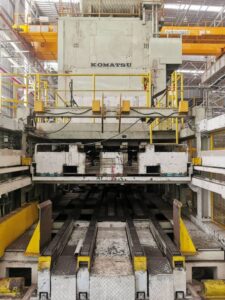

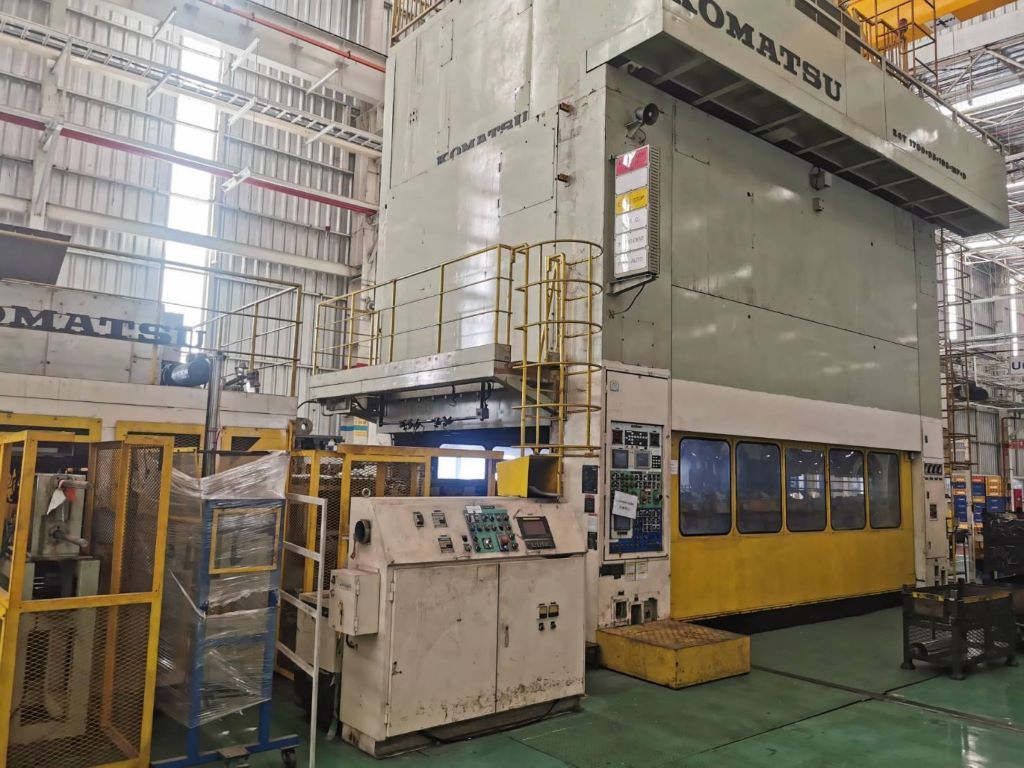

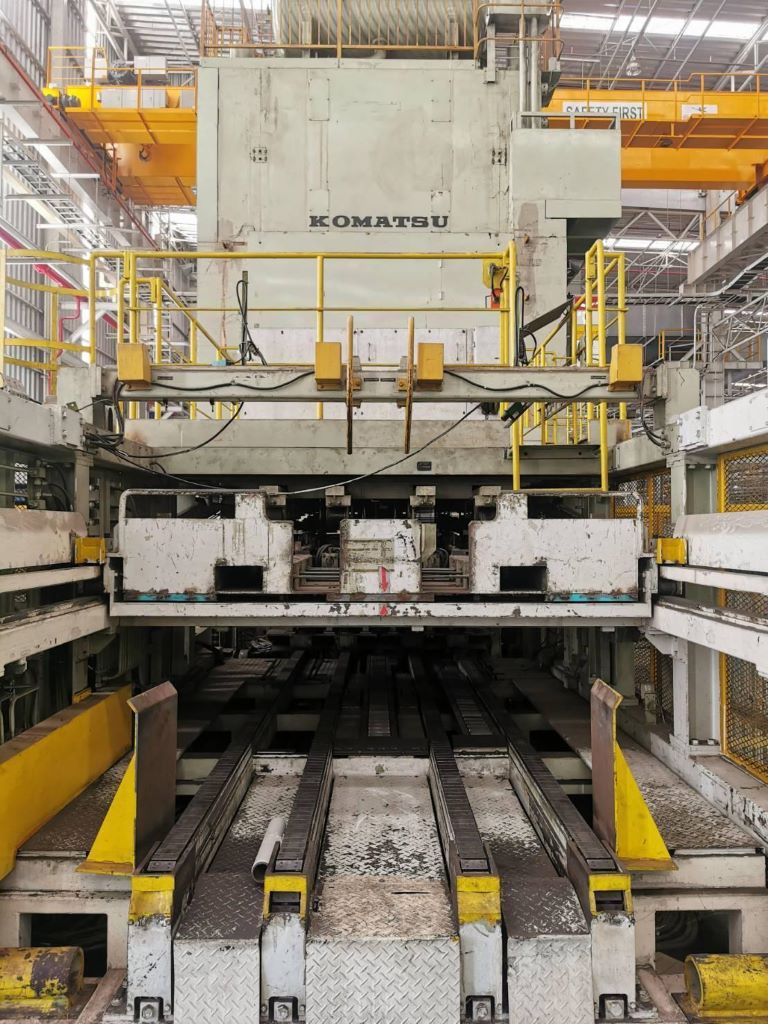

스탬핑 프레스 Komatsu E4T1700 - 1700 톤
Komatsu E4T1700 스탬핑 프레스 - 설명

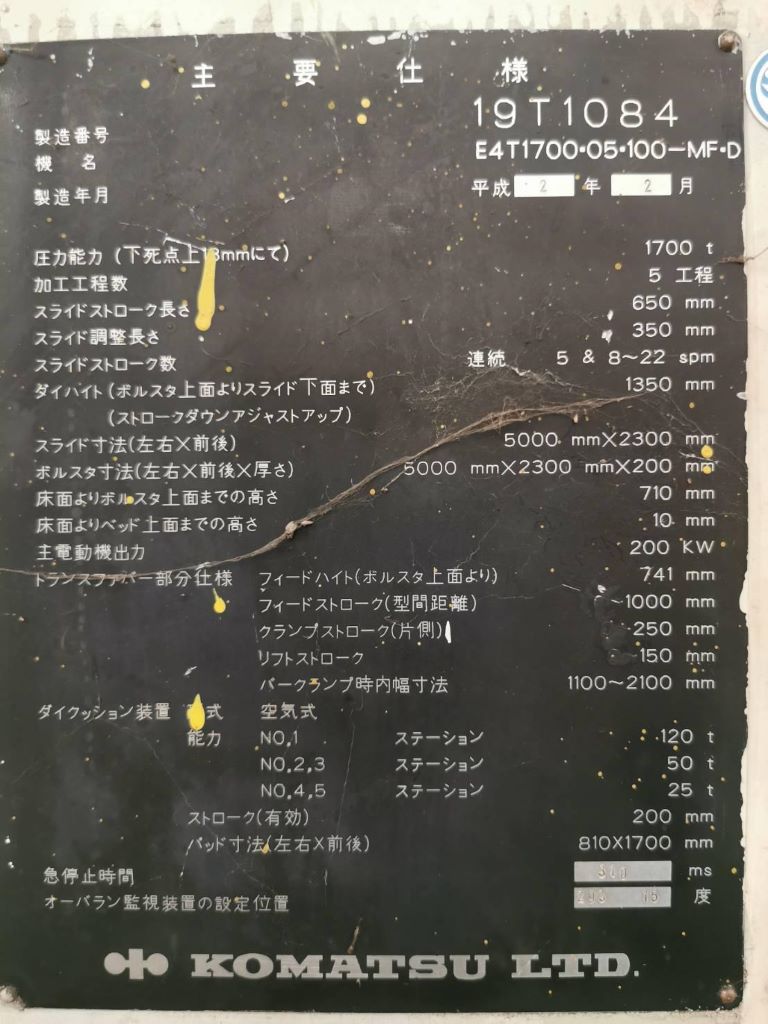

기술 사양 Komatsu E4T1700 (ID:76304)
| Type | Stamping press |
|---|---|
| Manufacturer | Komatsu |
| Model | E4T1700 |
| Transfer Press | |
| Capacity | 1700 ton |
| Stroke | 650 mm |
| Slide Adj | 350 mm |
| SPM | 8-22 |
| Die Height | 1350 mm |
| Slide area | 5000 x 2300 mm |
| Bolster area | 5000 x 2300 x 200 mm |
| Height (FL to Bolster top) | 710 mm |
| Height (FL to Bed) | 10 mm |
| Main Motor | 200 kw |
| Emergency stop | 310 ms |
| Overrrun Monitor & Setting | 293 Deg & 15 Deg |
| Moving bolster | Front-Rear x 2 set |
| Transfer Unit Specifications | |
| Height | 741 mm (from Bolster top) |
| Feed Stroke | 1000 mm |
| Clamp Stroke | 250 mm (1-side) |
| Lit Stroke | 150 mm |
| Inner distance between Feed Bar | 1100-2100 mm |
| Die Cushion specifications | |
| No. of stage | 5 |
| No. 1 stage | 120 ton |
| No. 2 & 3 stage | 50 ton (each) |
| No. 4 & 5 stage | 25 ton (each) |
| Cushion stroke | 200 mm (Effective) |
| Cushion Pad (LR x FB) | 810 x 1700 mm |
스탬핑 프레스 Komatsu - 기술 공정 및 작업
| 판금 스탬핑 | 판금 스탬핑은 금형을 사용하여 시트 소재에서 부품을 성형하는 가공 클래스입니다. 소재는 두께의 큰 변화 없이 공구 내에서 변형되어 지정된 형상을 갖추게 됩니다. 이 그룹에는 블랭킹, 피어싱, 벤딩, 드로잉 및 프레스에서 수행되는 기타 공정이 포함됩니다. 판금 스탬핑은 차체 패널, 하우징 및 기타 얇은 금속 부품의 대량 생산 기반입니다. |
|---|---|
| 드로잉 | 드로잉은 평평한 소재를 중공 제품으로 변환합니다. 시트는 가장자리에서 고정되고 공구가 중앙부를 눌러 금속을 금형 캐비티로 유동시켜 벽을 형성합니다. 이렇게 컵, 캡, 하우징 등 한쪽이 열린 부품이 생산됩니다. |
| 펀칭 | 판금에 구멍을 뚫는 작업은 금형 내에서 수행됩니다. 날카로운 날을 가진 공구가 소재를 관통하여 닫힌 윤곽을 따라 재료를 분리합니다. 공정은 빠르고 정밀하며 올바르게 설정되면 버가 남지 않습니다. 판금 부품의 구멍, 슬롯, 컷아웃 가공에 사용됩니다. |
| 블랭킹 | 시트에서 닫힌 윤곽을 따라 부품을 블랭킹하는 작업은 블랭킹 금형을 사용하여 프레스에서 수행됩니다. 공구가 재료를 관통하여 완성 부품을 시트에서 분리합니다. 윤곽의 정밀도와 가장자리의 청결도가 최종 제품의 품질을 결정합니다. |
| 벤딩 | 벤딩은 시트 소재에 각도 또는 곡률을 부여합니다. 금속은 프레스의 힘을 받아 금형 내에서 굽혀지며, 바깥층은 늘어나고 안쪽층은 압축되며 중간은 원래 길이를 유지합니다. 이 작업을 통해 재료 두께의 변화 없이 지정된 형상의 부품을 얻을 수 있습니다. |
