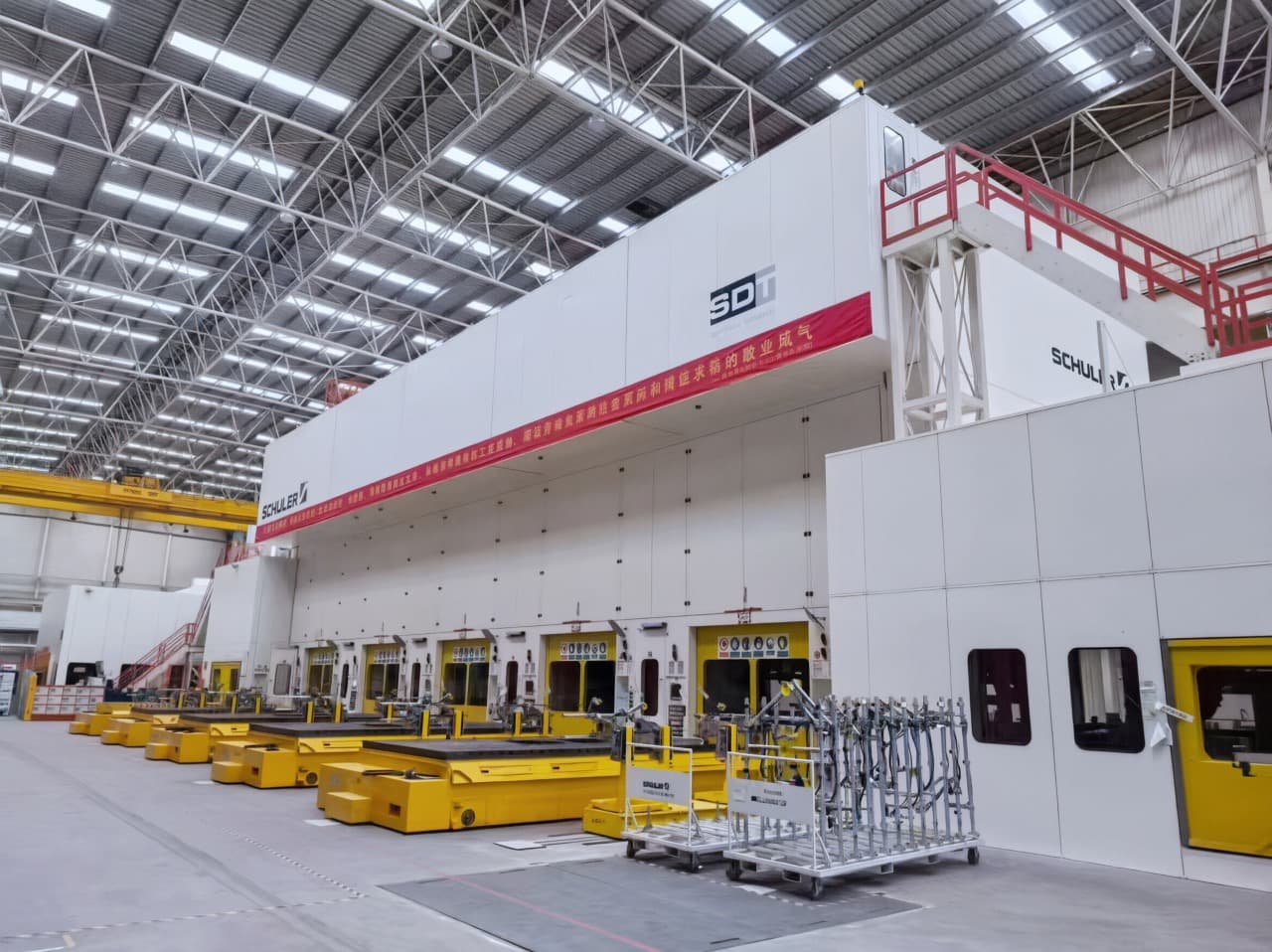

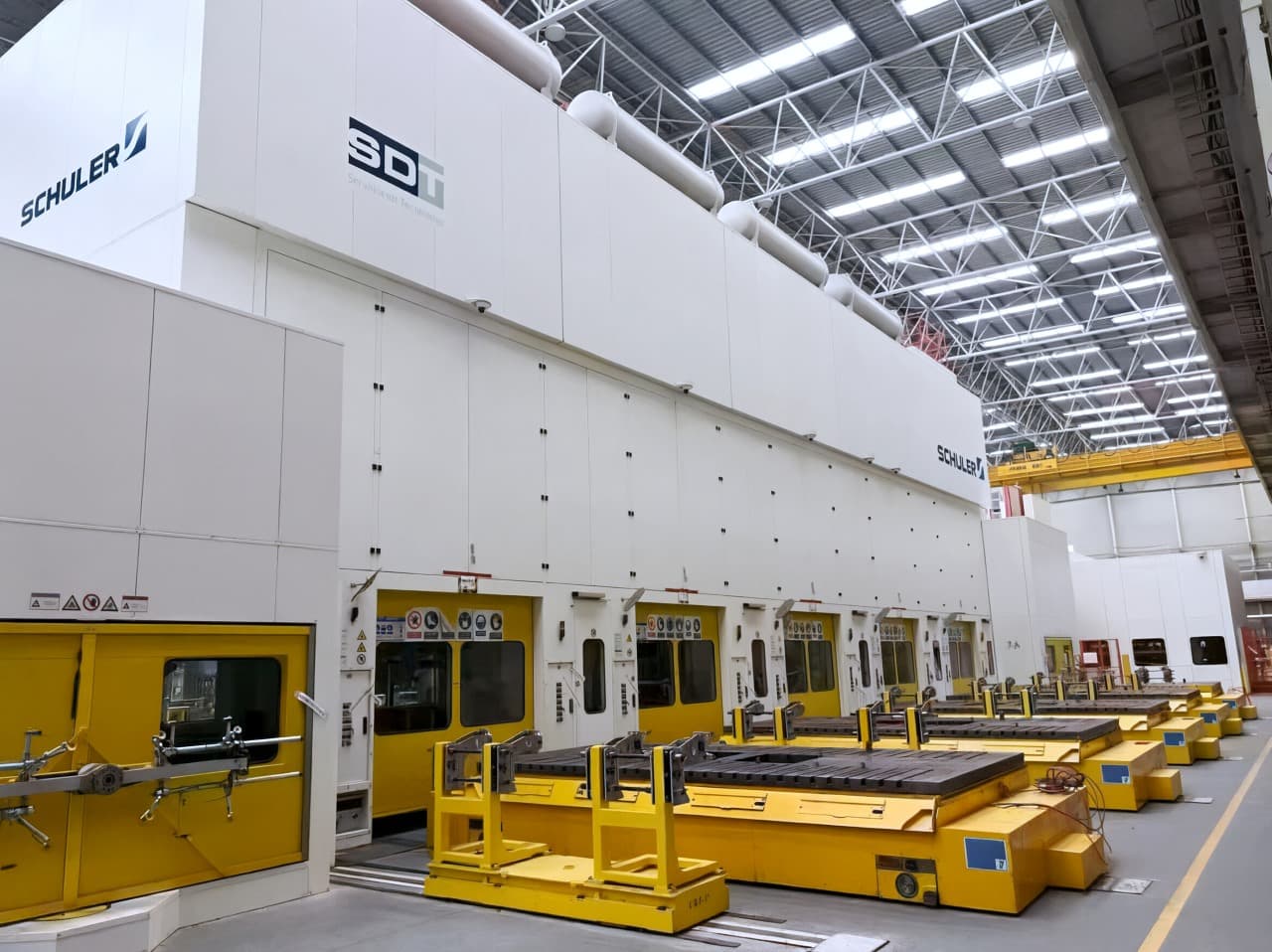

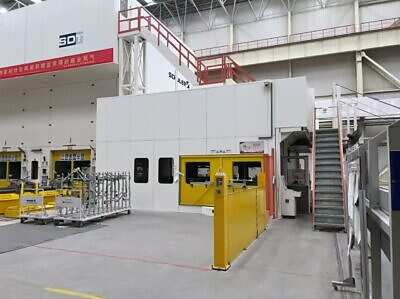

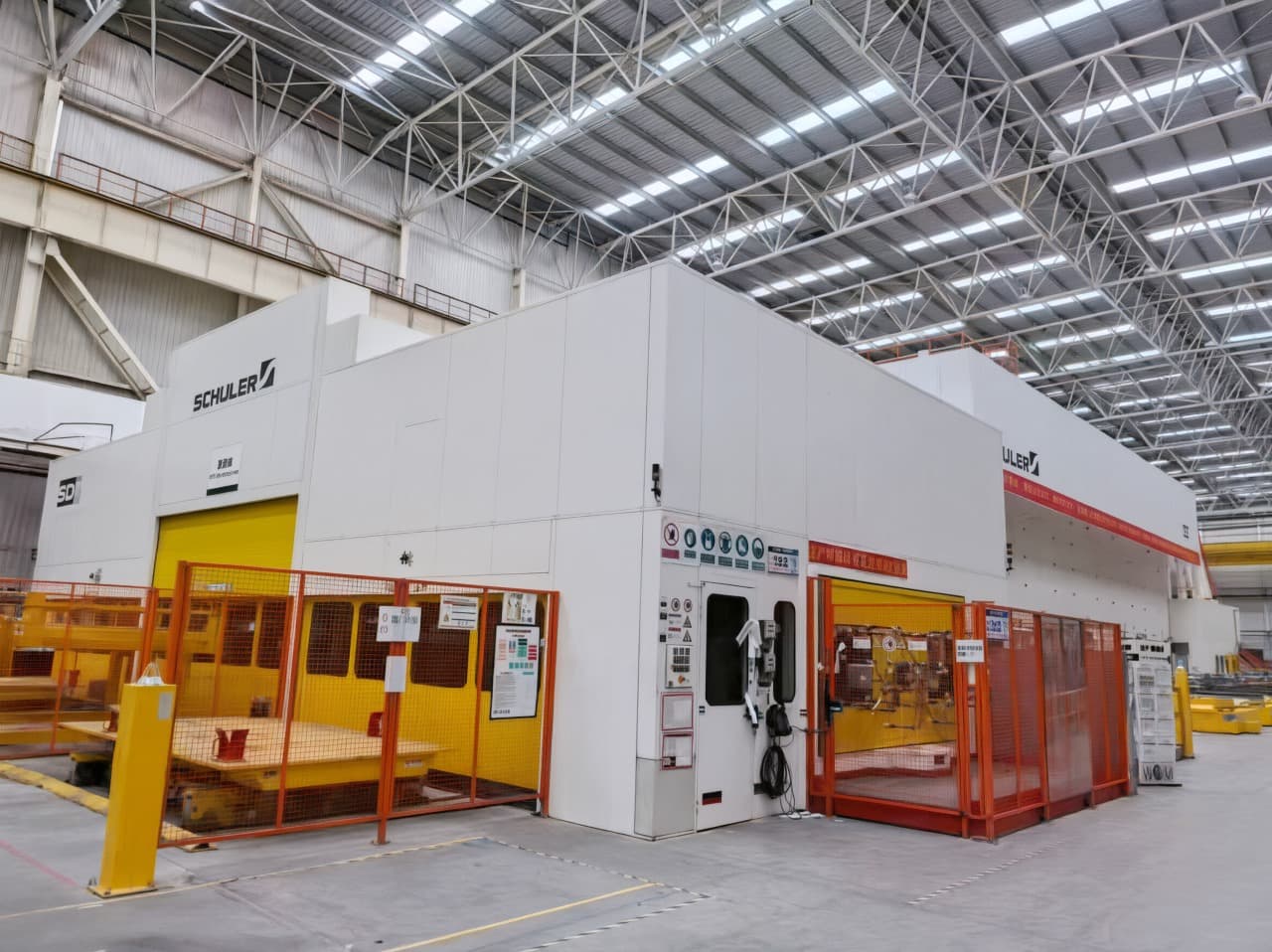

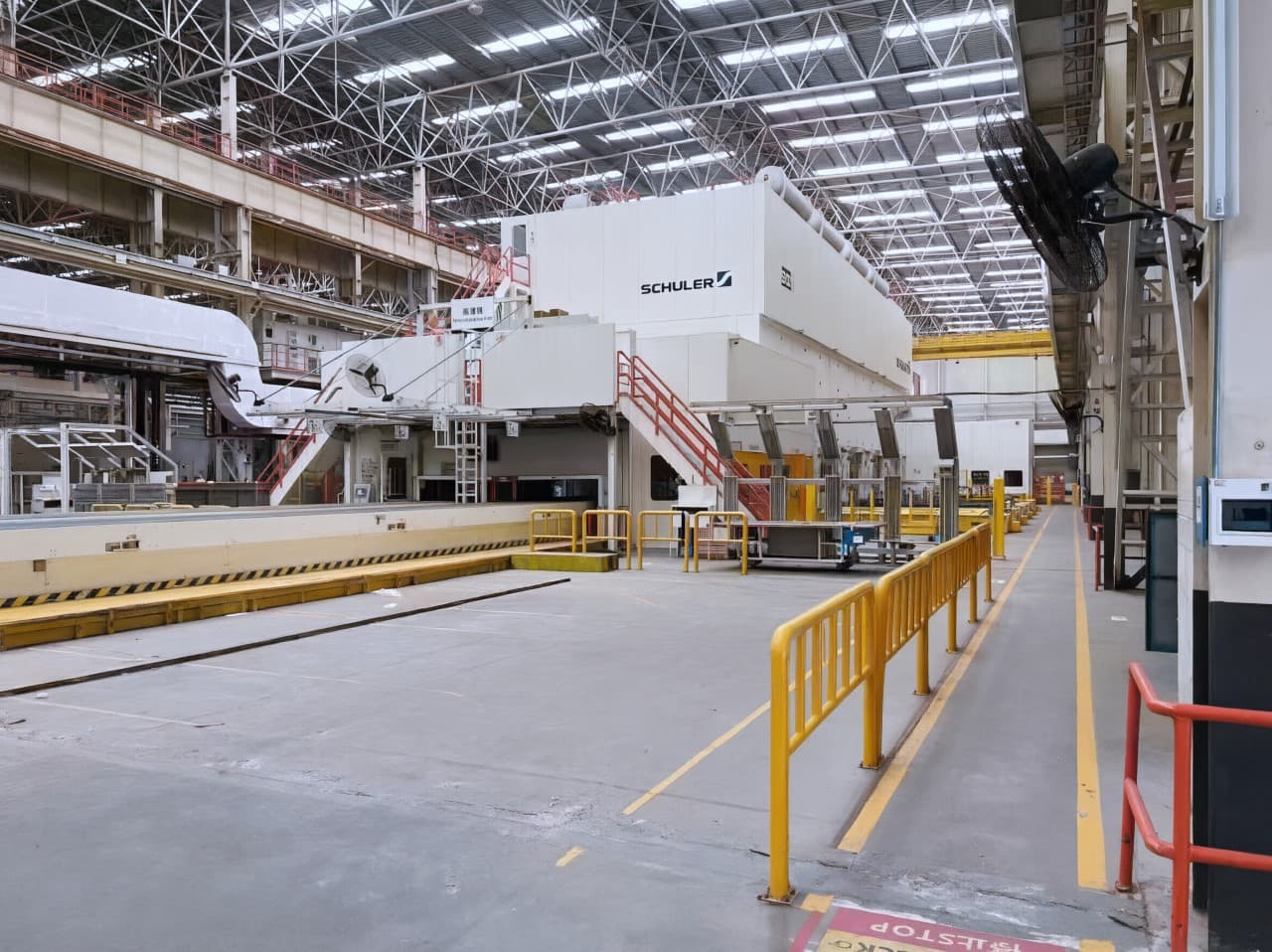

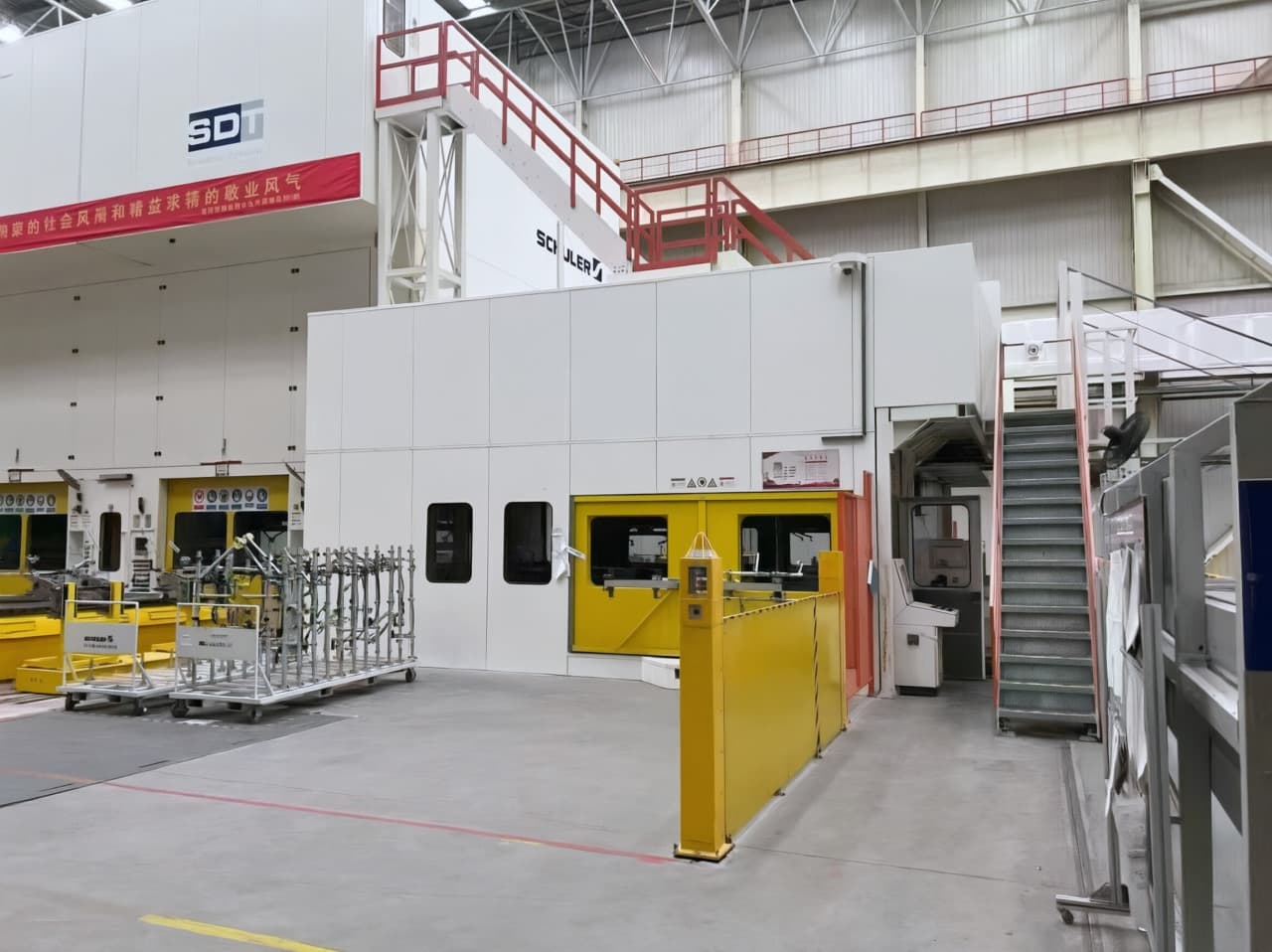

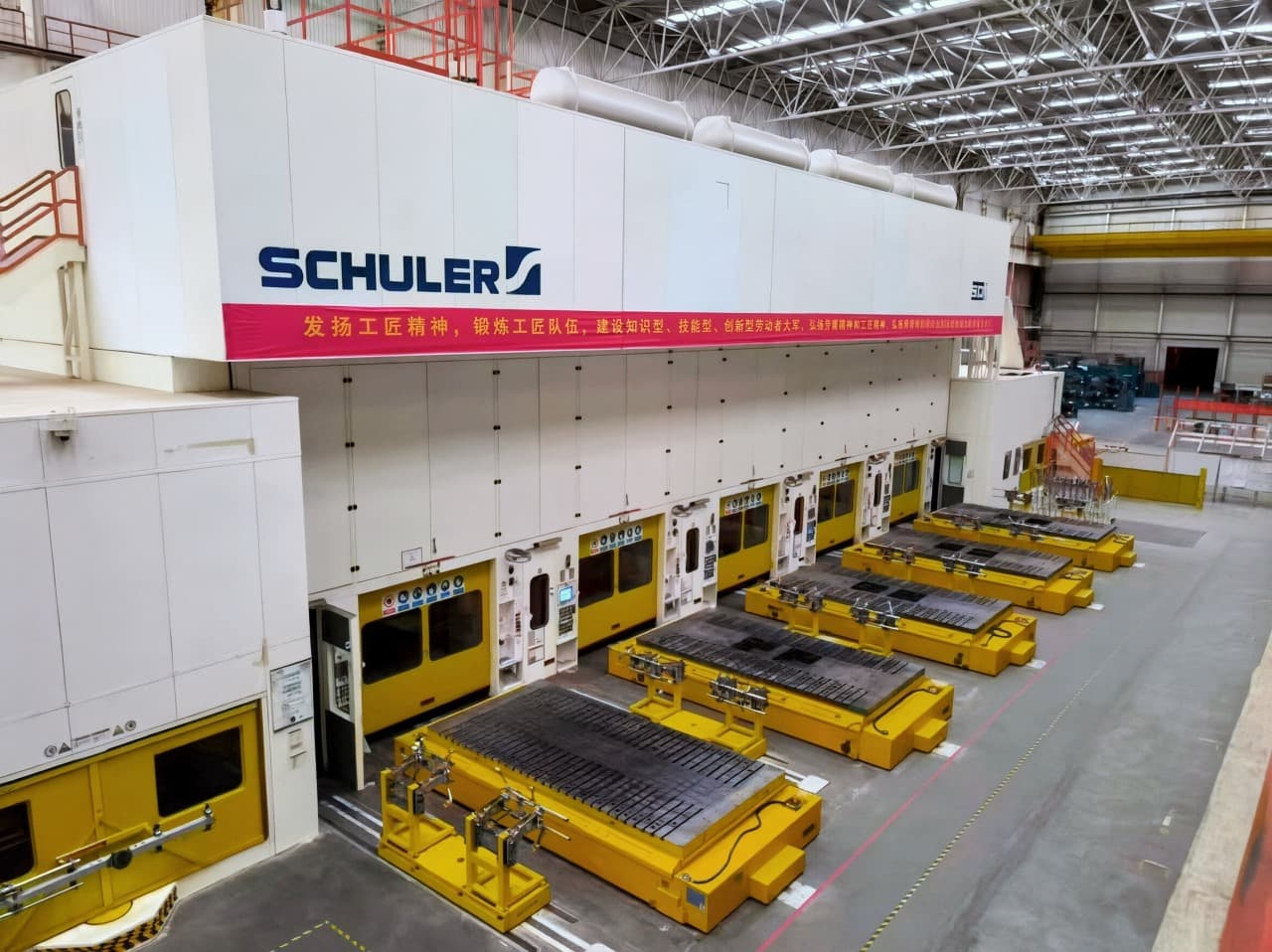

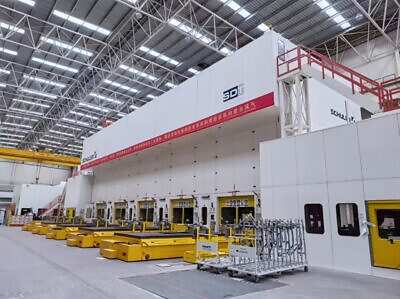

스탬핑 라인 Schuler G1 5P/7300 - 7300 톤
Schuler G1 5P/7300 스탬핑 라인 - 설명
Schuler G1 5P/7300 비디오 (ID:76537)
기술 사양 Schuler G1 5P/7300 (ID:76537)
| Type | Stamping line |
|---|---|
| Manufacturer | Schuler |
| Model | G1 5P/7300 |
| Year of manufacture | 2014 |
| Type | Tandem line |
| Press 1 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 2500 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
| Presses 2-5 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 1200 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
참고: 사양은 참고용이며 최종 확인이 필요합니다. 현재 재고 여부와 가격, 사진 및 기술 세부 사항은 문의해 주세요.
스탬핑 라인 Schuler - 기술 공정 및 작업
| 판금 스탬핑 | 판금 스탬핑은 금형을 사용하여 시트 소재에서 부품을 성형하는 가공 클래스입니다. 소재는 두께의 큰 변화 없이 공구 내에서 변형되어 지정된 형상을 갖추게 됩니다. 이 그룹에는 블랭킹, 피어싱, 벤딩, 드로잉 및 프레스에서 수행되는 기타 공정이 포함됩니다. 판금 스탬핑은 차체 패널, 하우징 및 기타 얇은 금속 부품의 대량 생산 기반입니다. |
|---|---|
| 블랭킹 | 시트에서 닫힌 윤곽을 따라 부품을 블랭킹하는 작업은 블랭킹 금형을 사용하여 프레스에서 수행됩니다. 공구가 재료를 관통하여 완성 부품을 시트에서 분리합니다. 윤곽의 정밀도와 가장자리의 청결도가 최종 제품의 품질을 결정합니다. |
