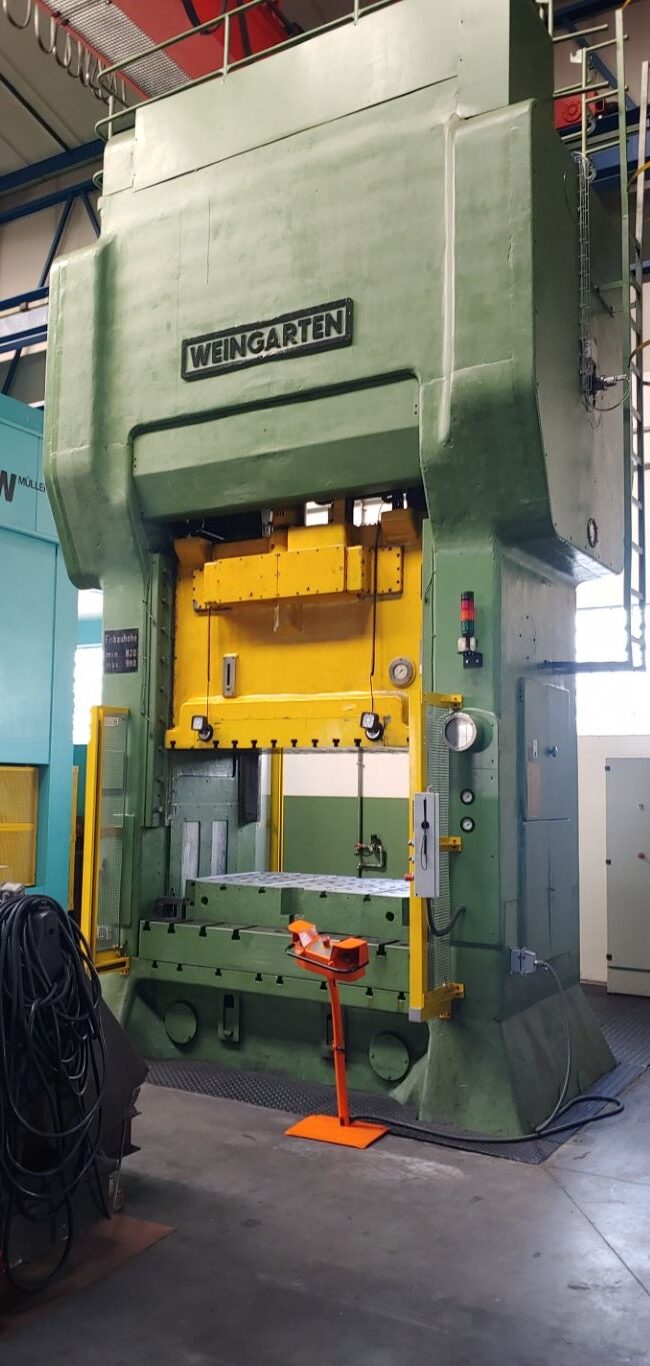

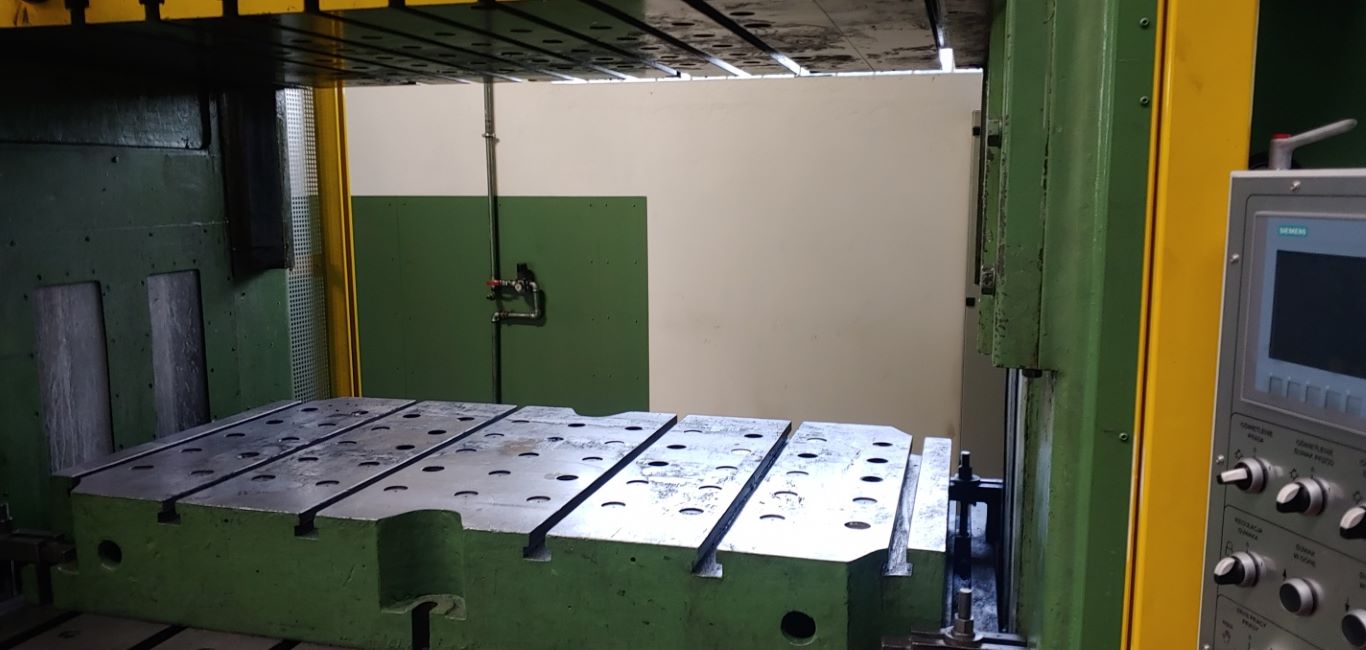

기계식 프레스 Weingarten OK400 - 400 톤
Weingarten OK400 기계식 프레스 - 설명
기술 사양 Weingarten OK400 (ID:76428)
| Type | Mechanical press |
|---|---|
| Manufacturer | Weingarten |
| Model | OK400 |
| Year of overhaul | 2021 |
| Capacity | 400 ton |
| Stroke | 450 mm |
| SPM | 12 |

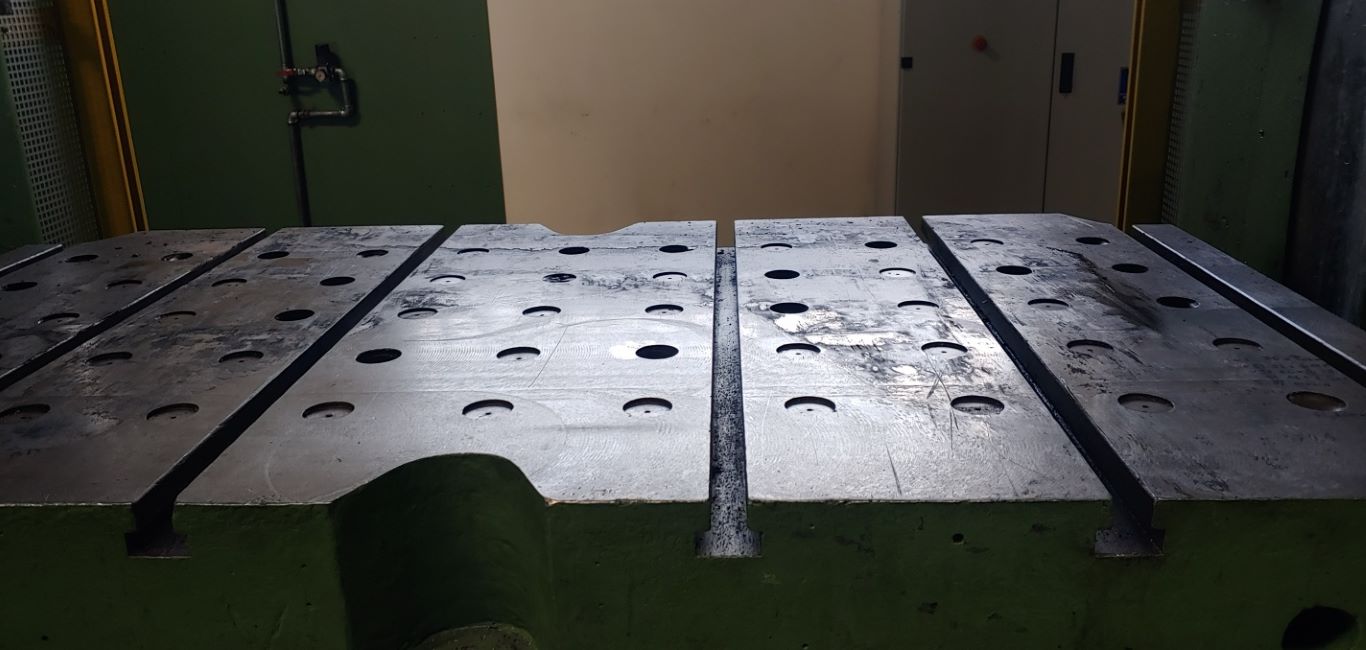

| Table | 1500 x 2050 mm |
| Clearance | 1050 mm |
| Dimensions | 9300 x 3500 x 2200 mm |
| Under floor with pneumatic cylinder (ejector) | 2950 mm |
| Without pneumatic electors | 6500 mm |
| Press weight | 70 tons |
기계식 프레스 Weingarten - 기술 공정 및 작업
| 판금 스탬핑 | 판금 스탬핑은 금형을 사용하여 시트 소재에서 부품을 성형하는 가공 클래스입니다. 소재는 두께의 큰 변화 없이 공구 내에서 변형되어 지정된 형상을 갖추게 됩니다. 이 그룹에는 블랭킹, 피어싱, 벤딩, 드로잉 및 프레스에서 수행되는 기타 공정이 포함됩니다. 판금 스탬핑은 차체 패널, 하우징 및 기타 얇은 금속 부품의 대량 생산 기반입니다. |
|---|---|
| 드로잉 | 드로잉은 평평한 소재를 중공 제품으로 변환합니다. 시트는 가장자리에서 고정되고 공구가 중앙부를 눌러 금속을 금형 캐비티로 유동시켜 벽을 형성합니다. 이렇게 컵, 캡, 하우징 등 한쪽이 열린 부품이 생산됩니다. |
| 블랭킹 | 시트에서 닫힌 윤곽을 따라 부품을 블랭킹하는 작업은 블랭킹 금형을 사용하여 프레스에서 수행됩니다. 공구가 재료를 관통하여 완성 부품을 시트에서 분리합니다. 윤곽의 정밀도와 가장자리의 청결도가 최종 제품의 품질을 결정합니다. |
