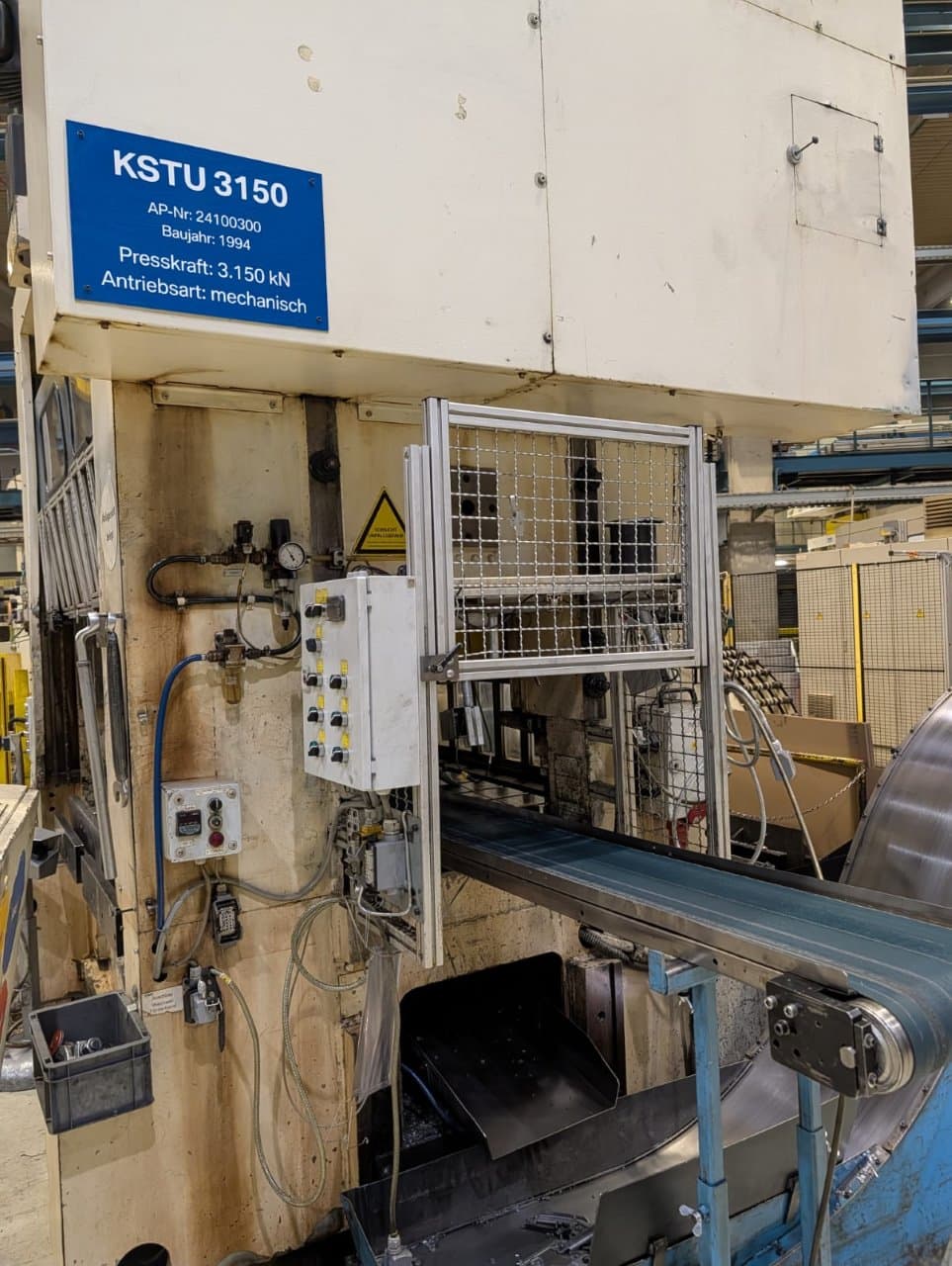

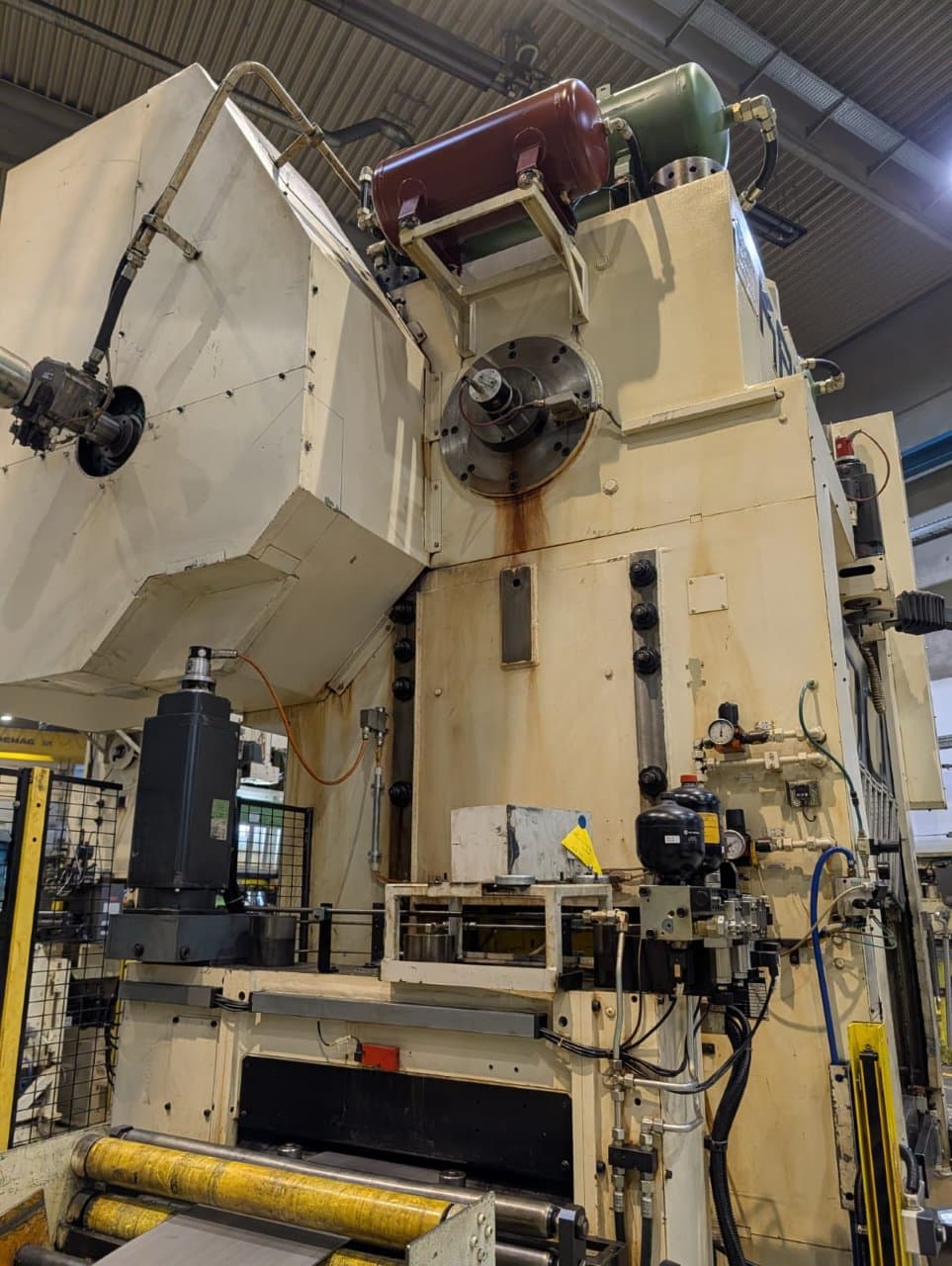

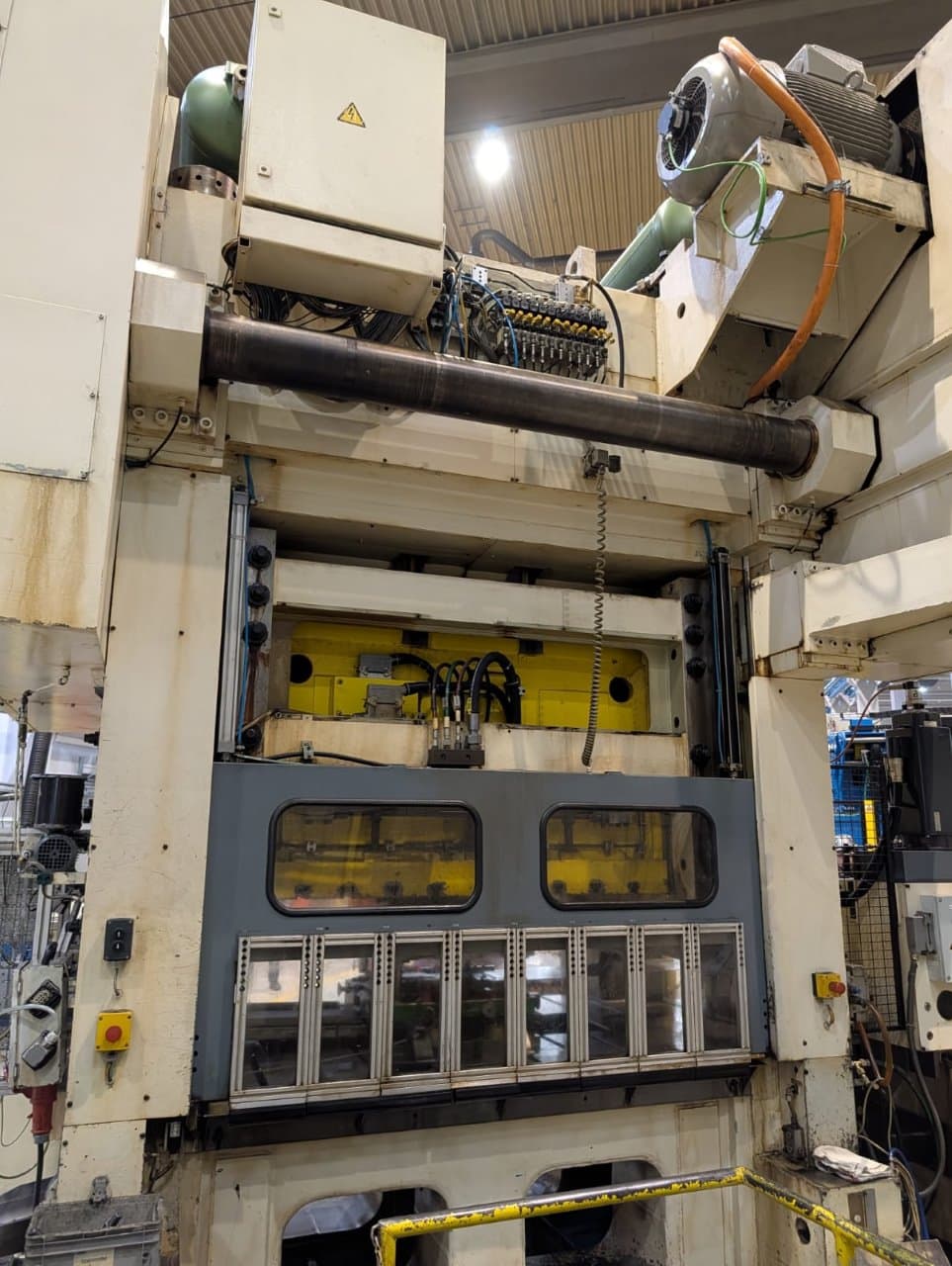

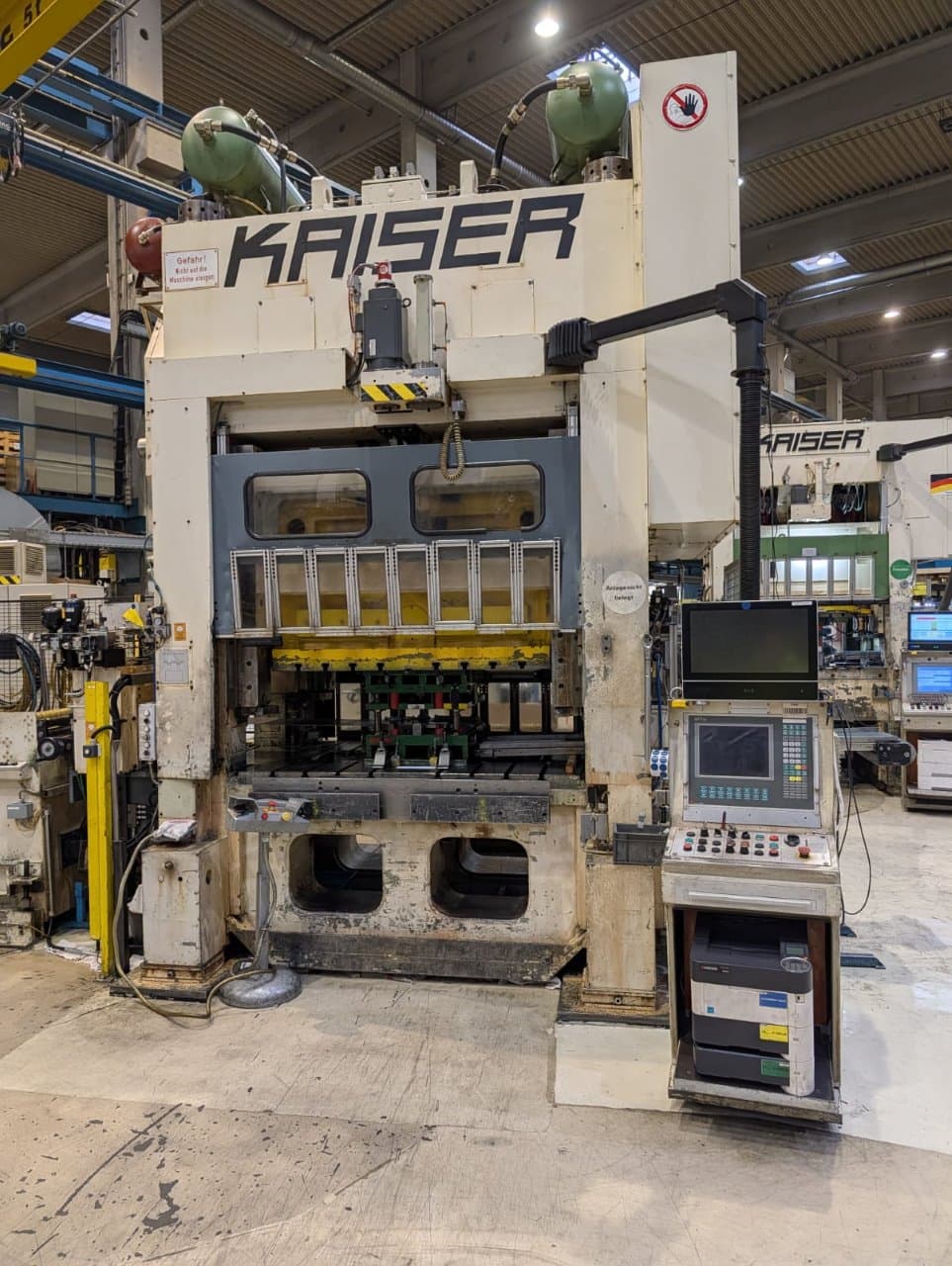

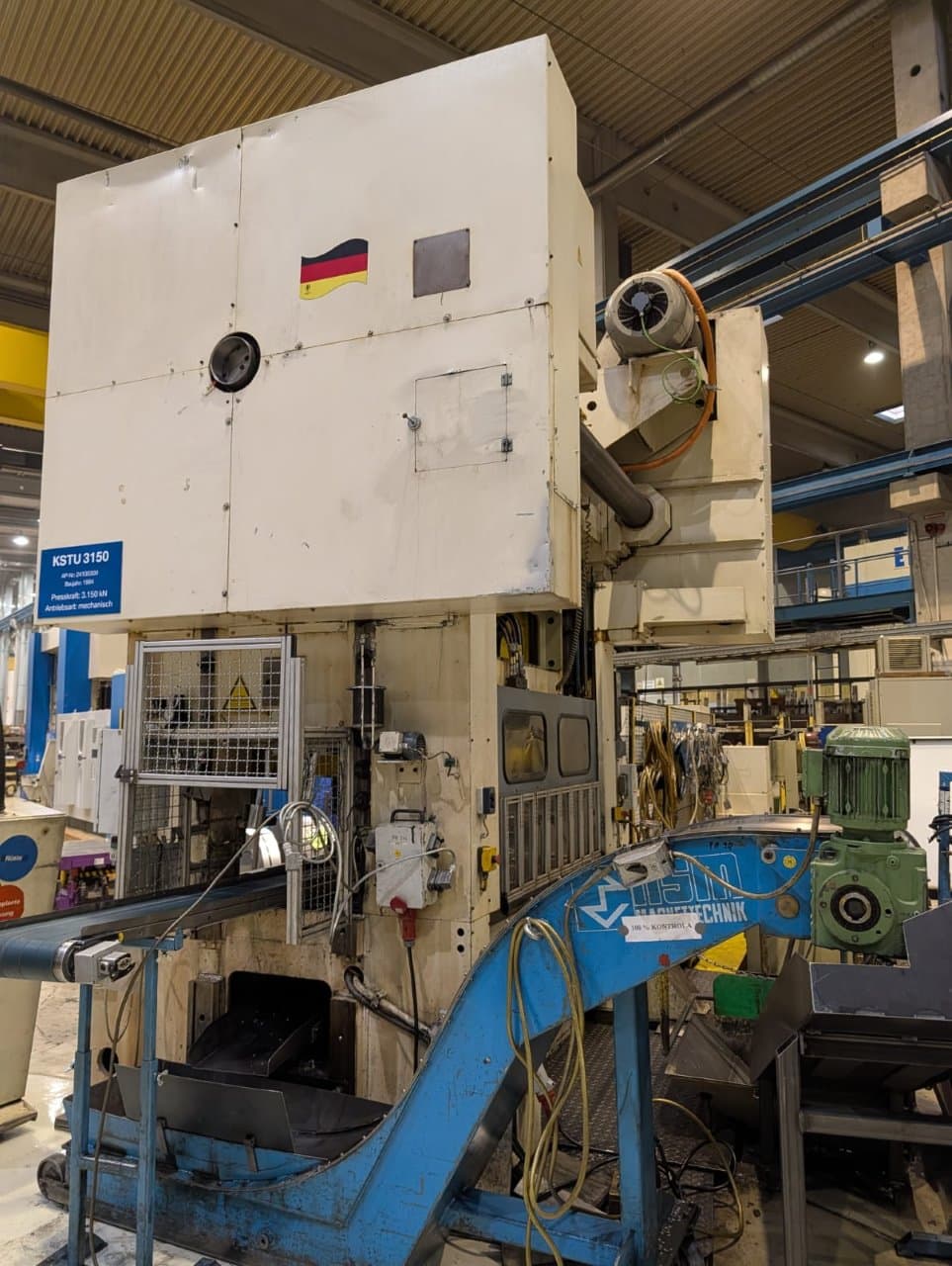

기계식 프레스 Kaiser KSTU 3150 - 315 톤
Kaiser KSTU 3150 기계식 프레스 - 설명
기술 사양 Kaiser KSTU 3150 (ID:76460)
| Type | Mechanical press |
|---|---|
| Manufacturer | Kaiser |
| Model | KSTU 3150 |
| Press force | 315 ton |
| SPM | 20 — 120 |
| Stroke | 20 — 150 mm |
| Slide adjustment | 150 mm |

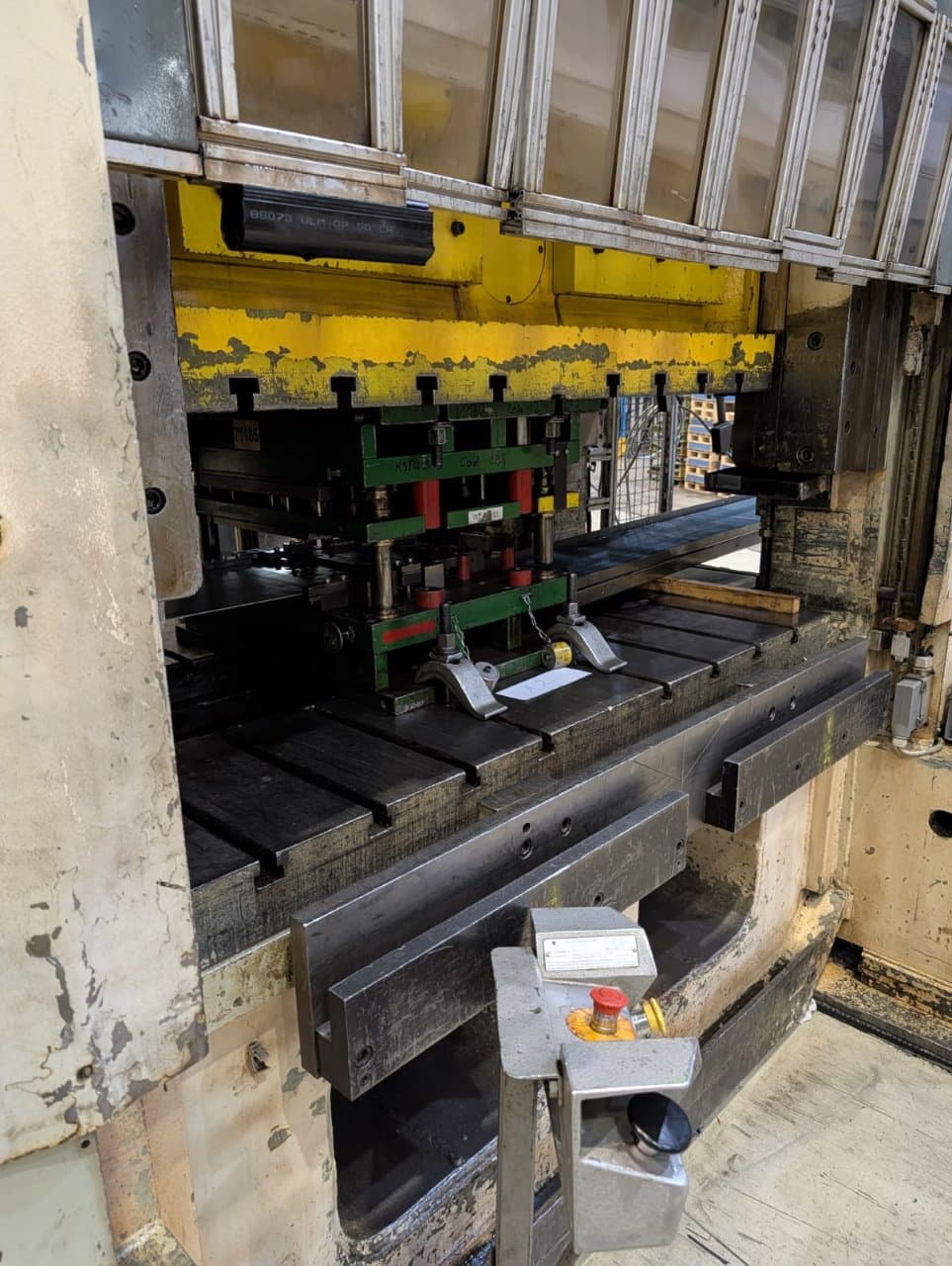

| Table size | 1780 x 1250 mm |
| Ram surface | 1500 x 1000 mm |
| Installation height | 565 mm |
| Max tool weight | 3000 kg |
| Strip width | 30 — 800 mm |
| Strip thickness | 0.5 — 3 mm |
| Max strip thickness | 4 mm |

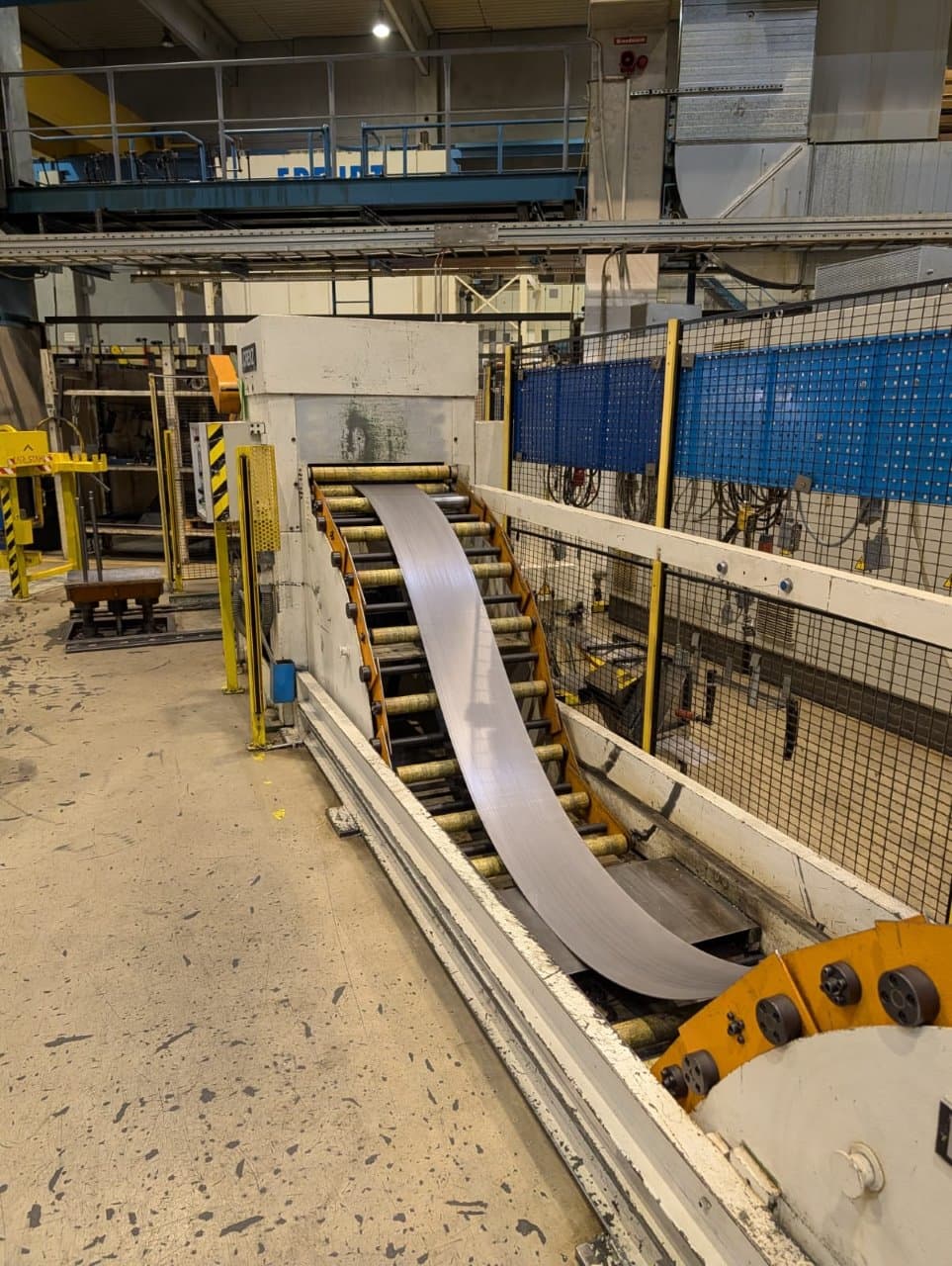

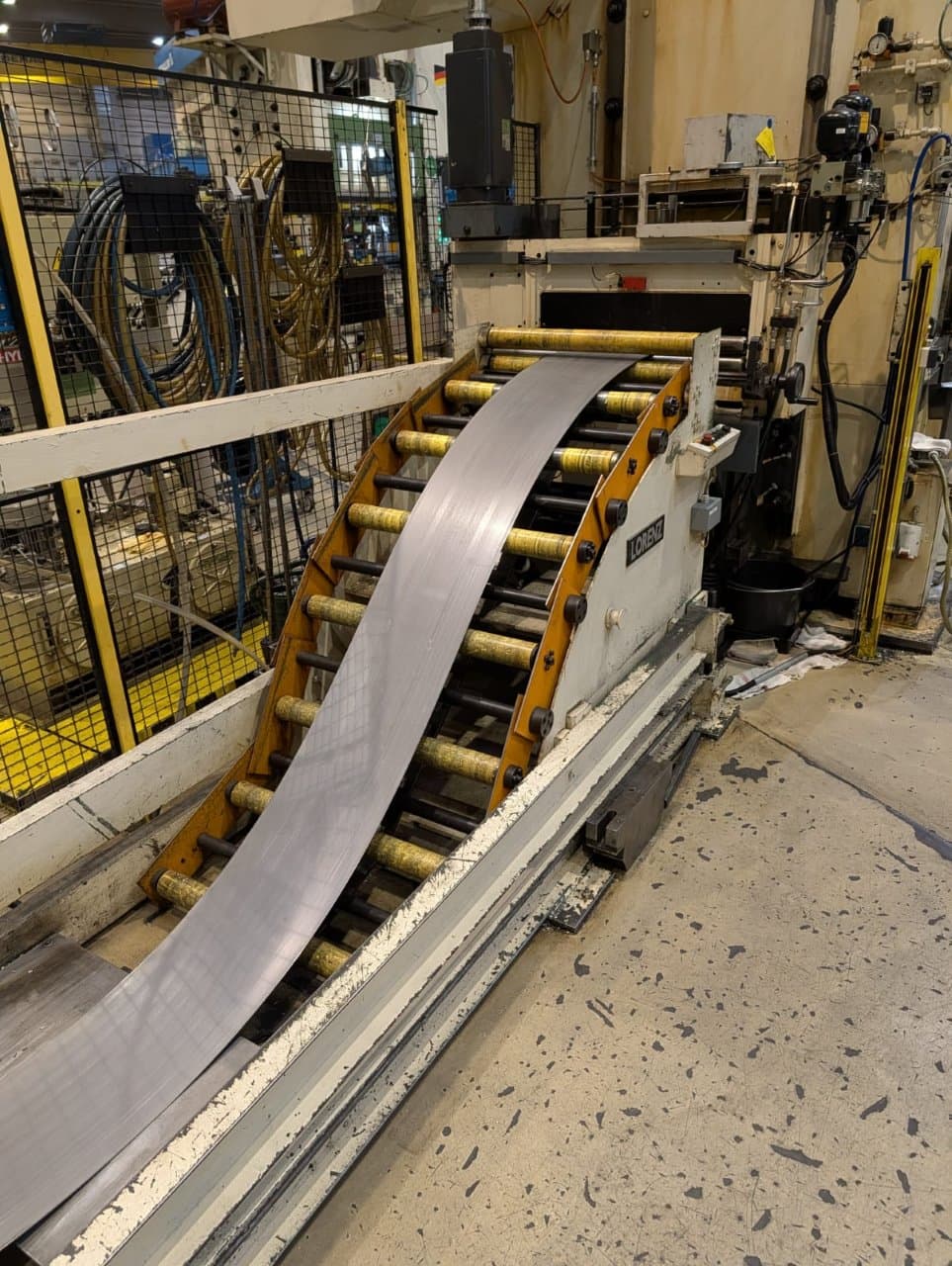

| Strip entry height | 160 — 260 mm |
| Strip speed | 4 — 30 m/min |
| Straightening rolls | 9 pcs |
| Feed accuracy | ± 0.1 mm |

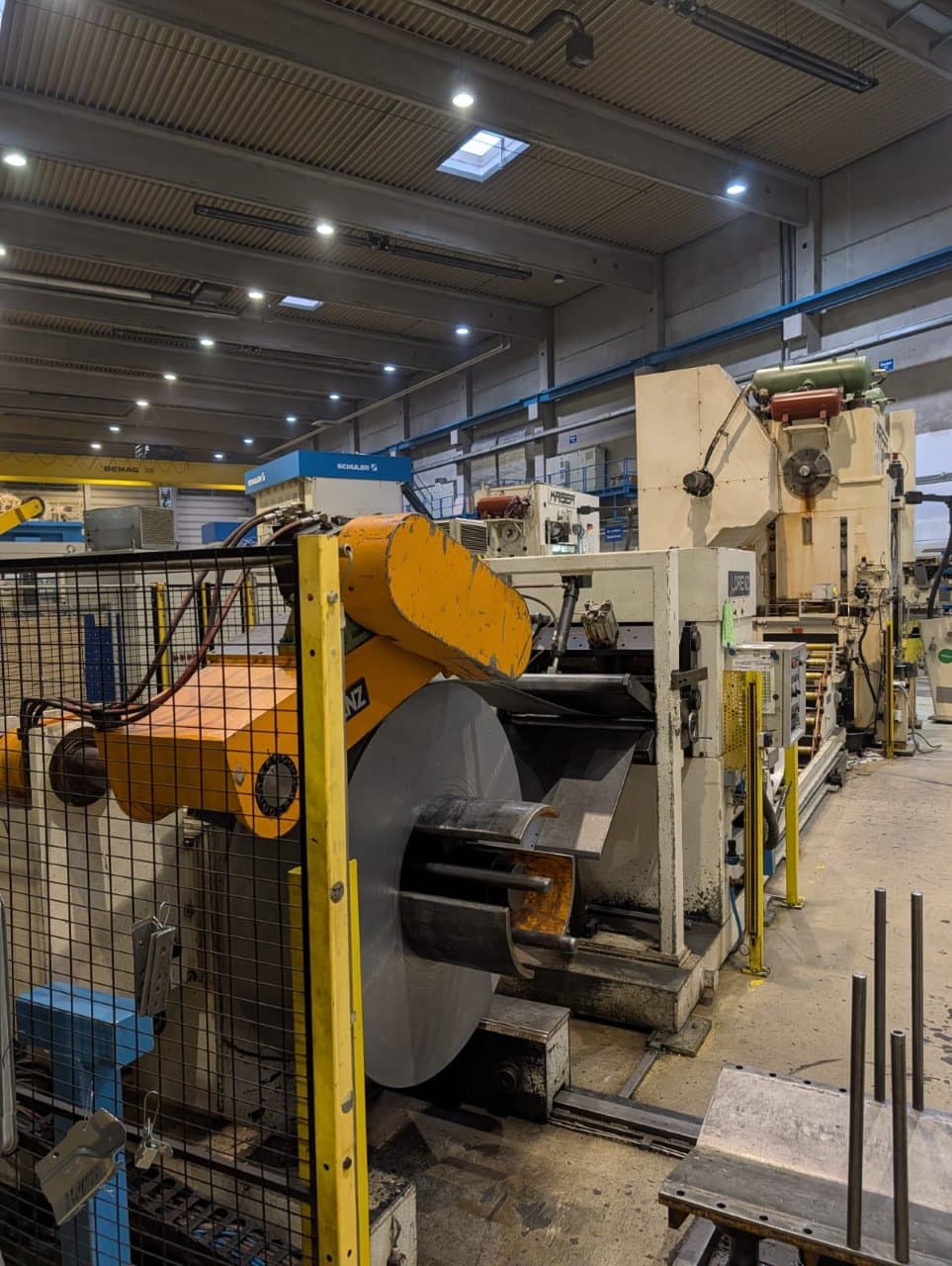

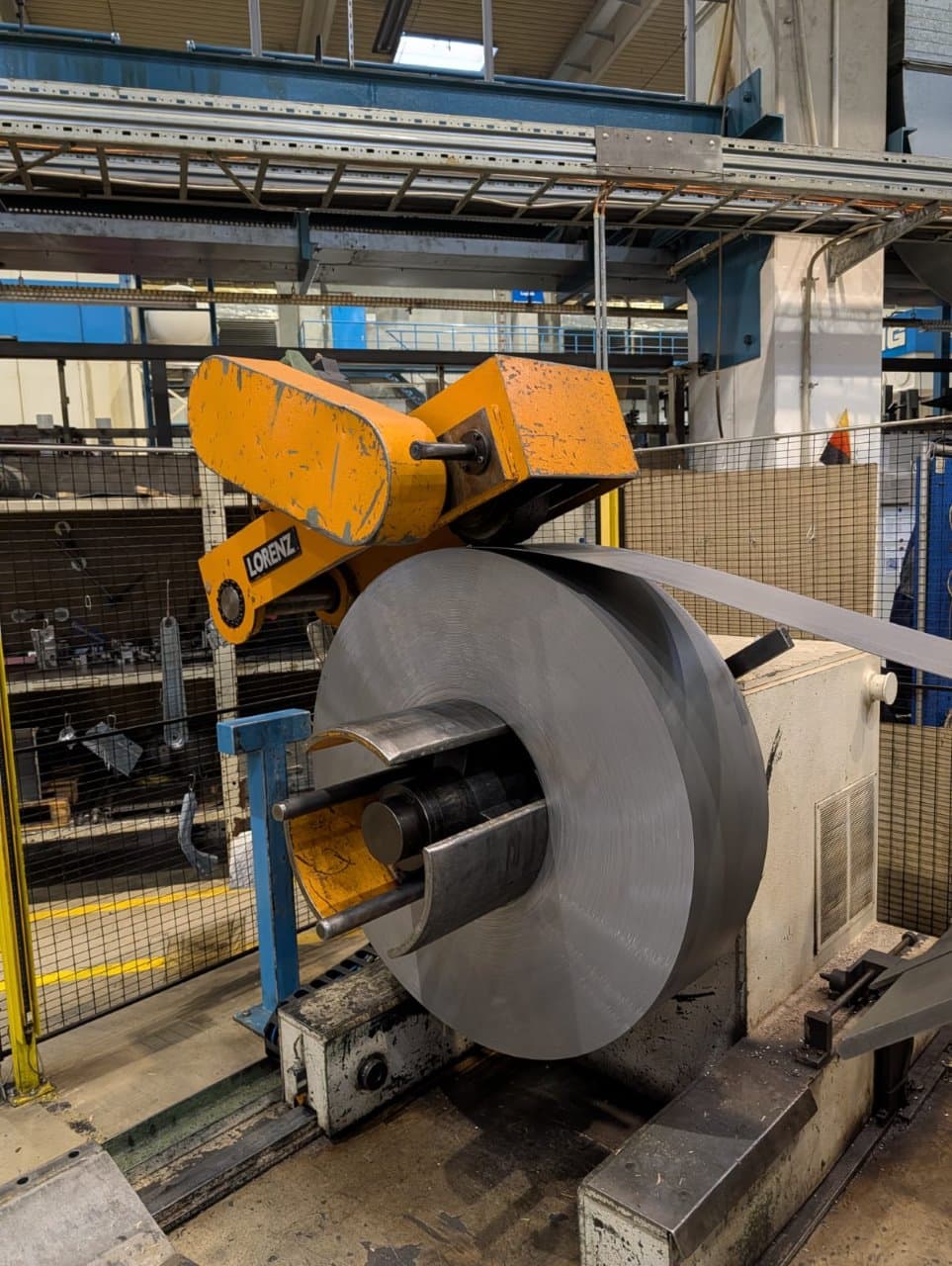

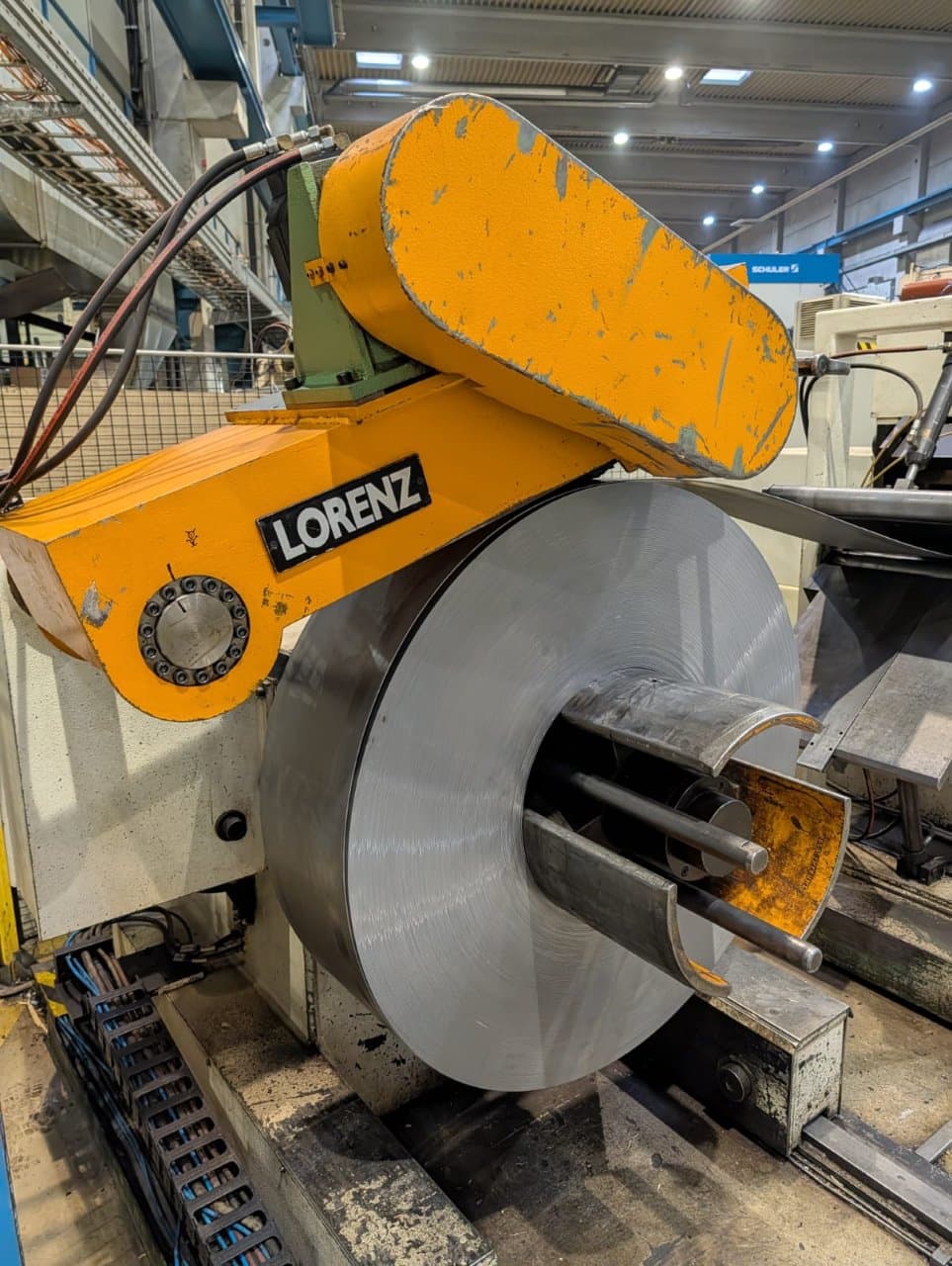

| Coil inner diameter | 508 mm |
| Coil outer diameter | 1000 — 1500 mm |
| Power supply | 3 x 400 V |
| Air pressure | 5 bar |
기계식 프레스 Kaiser - 기술 공정 및 작업
| 판금 스탬핑 | 판금 스탬핑은 금형을 사용하여 시트 소재에서 부품을 성형하는 가공 클래스입니다. 소재는 두께의 큰 변화 없이 공구 내에서 변형되어 지정된 형상을 갖추게 됩니다. 이 그룹에는 블랭킹, 피어싱, 벤딩, 드로잉 및 프레스에서 수행되는 기타 공정이 포함됩니다. 판금 스탬핑은 차체 패널, 하우징 및 기타 얇은 금속 부품의 대량 생산 기반입니다. |
|---|---|
| 드로잉 | 드로잉은 평평한 소재를 중공 제품으로 변환합니다. 시트는 가장자리에서 고정되고 공구가 중앙부를 눌러 금속을 금형 캐비티로 유동시켜 벽을 형성합니다. 이렇게 컵, 캡, 하우징 등 한쪽이 열린 부품이 생산됩니다. |
| 블랭킹 | 시트에서 닫힌 윤곽을 따라 부품을 블랭킹하는 작업은 블랭킹 금형을 사용하여 프레스에서 수행됩니다. 공구가 재료를 관통하여 완성 부품을 시트에서 분리합니다. 윤곽의 정밀도와 가장자리의 청결도가 최종 제품의 품질을 결정합니다. |
