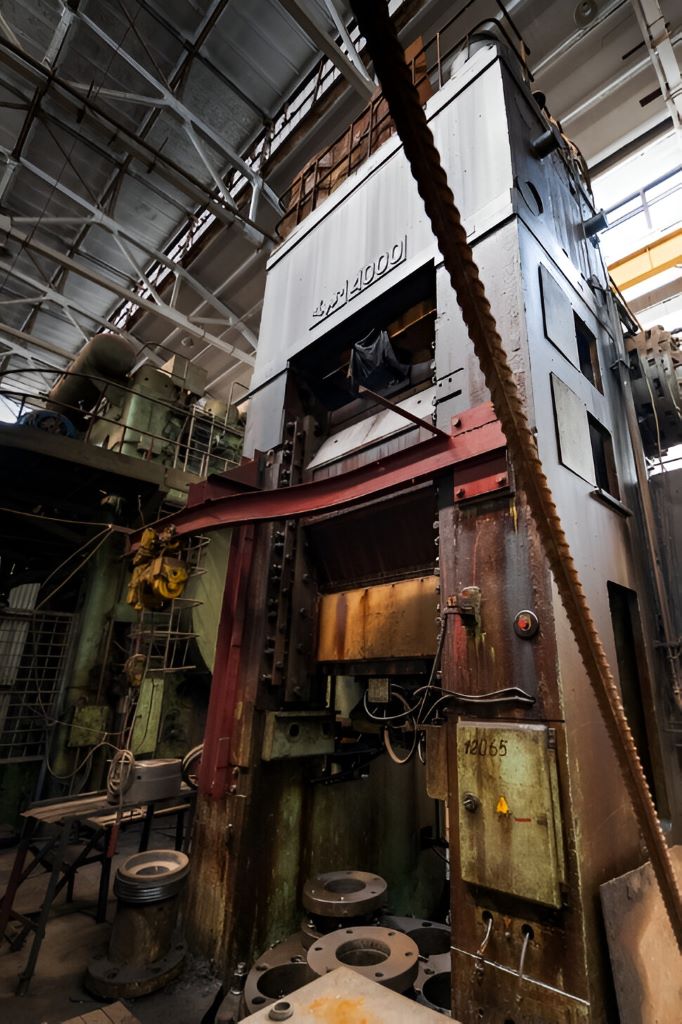

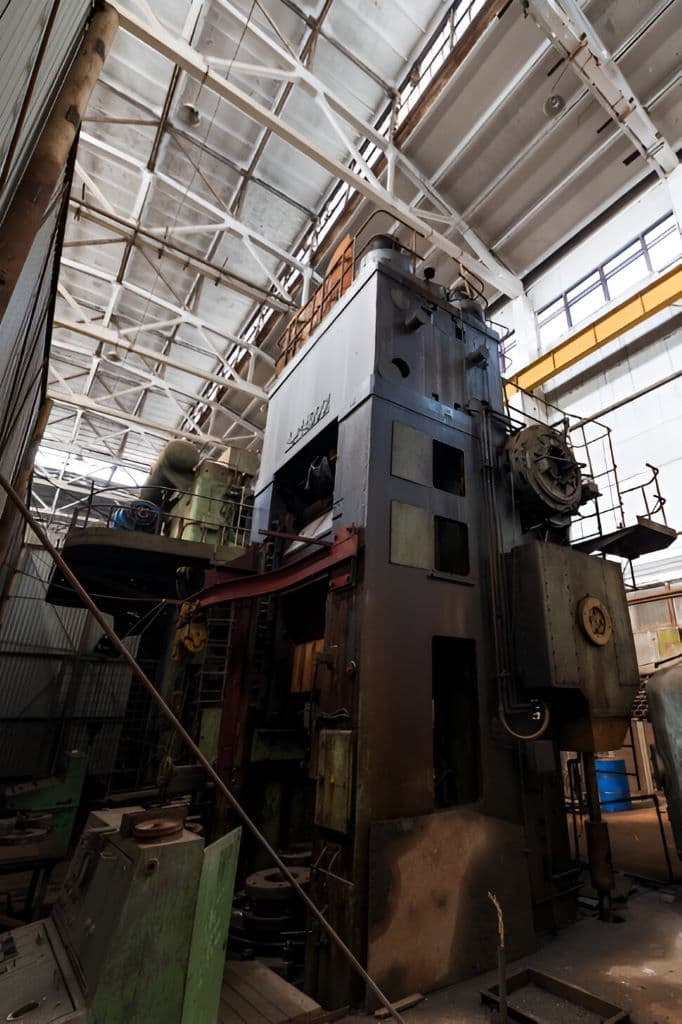

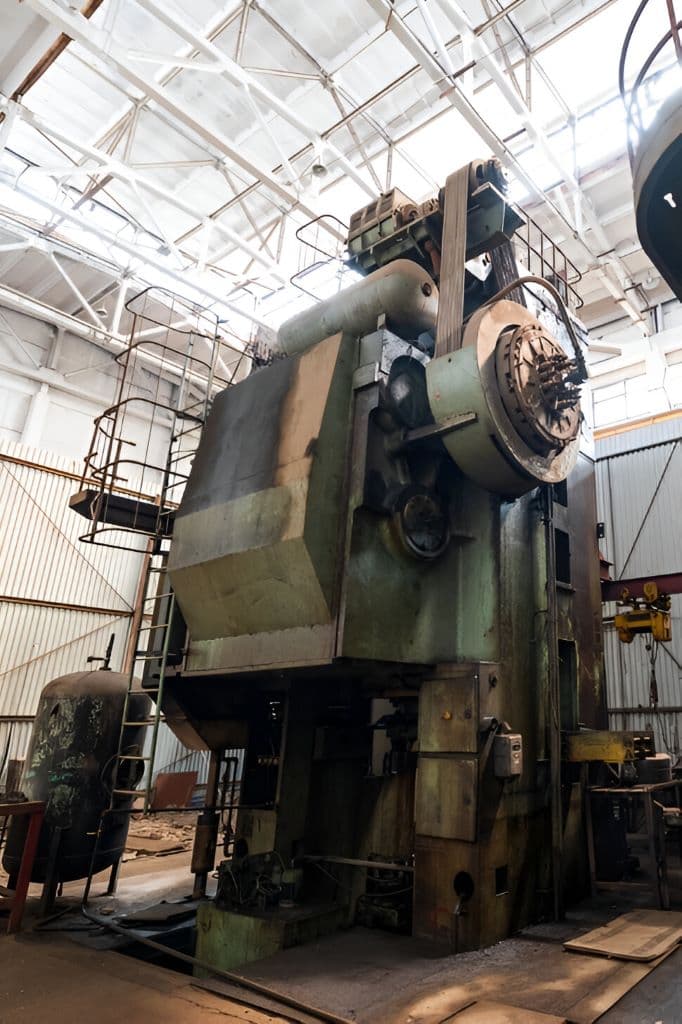

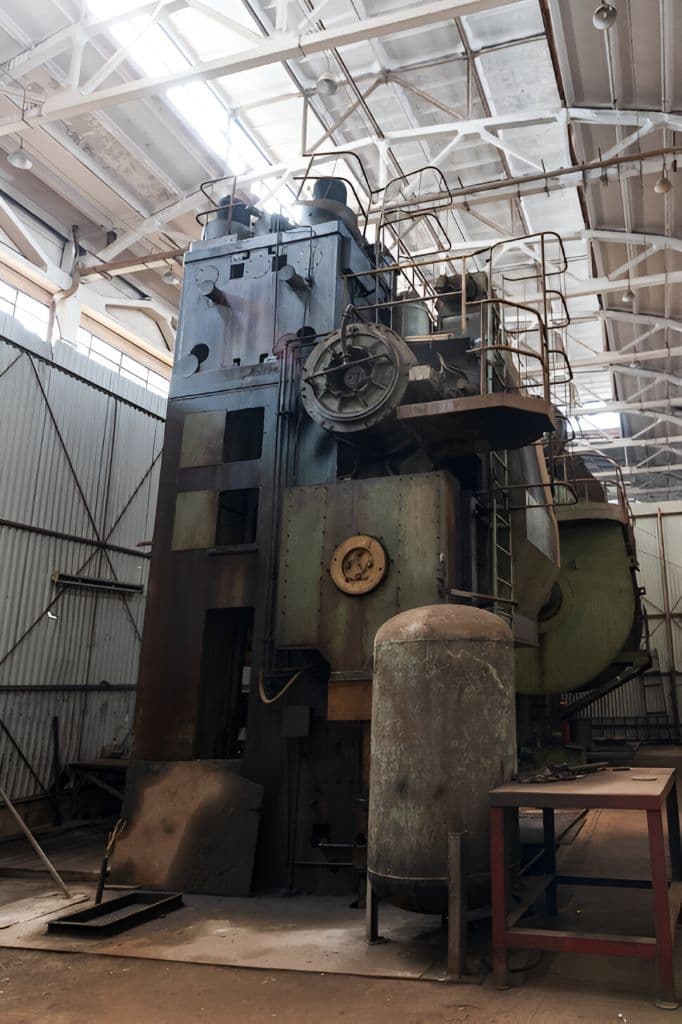

너클 조인트 프레스 TMP Voronezh K04.127.846 - 4000 톤
TMP Voronezh K04.127.846 너클 조인트 프레스 - 설명
기술 사양 TMP Voronezh K04.127.846 (ID:S90499)
| 유형 | 너클 조인트 프레스 |
| 제조사 | TMP Voronezh |
| 모델 | K04.127.846 |
| 제조 연도 | 1986 |
| Nominal force | 4000 ton |
| SPM | 16 |
| Stroke | 200 mm |
| Max distance between table and ram | 2350 mm |
| Bolster plate-to-ram adjustable stroke | 20 |
| Table size | 1600 x 1600 mm |
| Main motor | 132 kW |
| Overall dimensions | 5840 x 4850 x 7100 mm |
| Weight | 295 ton |
너클 조인트 프레스 TMP Voronezh - 기술 공정 및 작업
| 코이닝 | 막대한 압력 하에 금형이 소재에 눌려 들어가며, 금속이 공구의 미세한 홈으로 분배되도록 합니다. 그 결과 표면에 선명한 릴리프, 각인, 문양이 높은 정밀도로 형성됩니다. 금속은 금형의 모든 디테일을 채우고 그 형상을 완전히 재현합니다. 릴리프의 선명도와 치수 정확성이 중요한 동전, 메달, 정밀 부품 제조에 사용됩니다. |
| 캘리브레이션 | 단조품을 정확한 치수로 마무리하는 최종 공정입니다. 소재는 캘리브레이션 금형에 배치되어 압력을 받으며 표면이 평탄해지고 지정된 공차로 형상이 조정됩니다. 이 공정은 이전 작업 후 남은 미세한 형상 왜곡을 제거합니다. 그 결과 부품은 추가 기계 가공 없이 안정적인 치수와 매끄러운 표면을 얻습니다. |
| Sheet stamping | — |
| 펀칭 | 판금에 구멍을 뚫는 작업은 금형 내에서 수행됩니다. 날카로운 날을 가진 공구가 소재를 관통하여 닫힌 윤곽을 따라 재료를 분리합니다. 공정은 빠르고 정밀하며 올바르게 설정되면 버가 남지 않습니다. 판금 부품의 구멍, 슬롯, 컷아웃 가공에 사용됩니다. |
| 블랭킹 | 시트에서 닫힌 윤곽을 따라 부품을 블랭킹하는 작업은 블랭킹 금형을 사용하여 프레스에서 수행됩니다. 공구가 재료를 관통하여 완성 부품을 시트에서 분리합니다. 윤곽의 정밀도와 가장자리의 청결도가 최종 제품의 품질을 결정합니다. |
