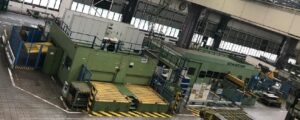

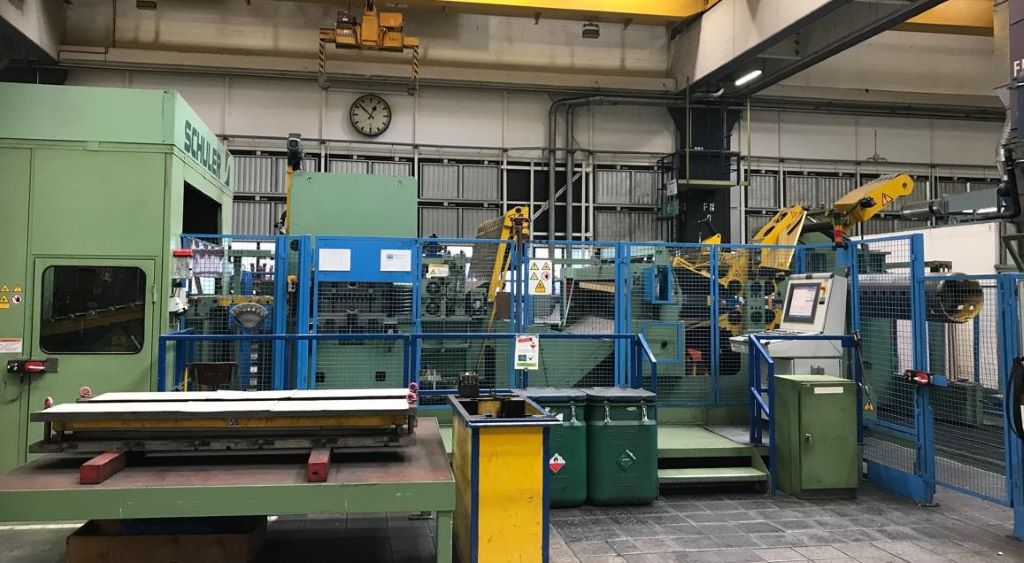

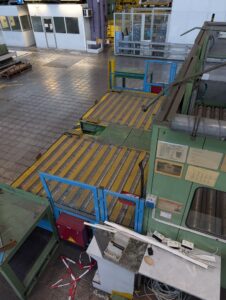

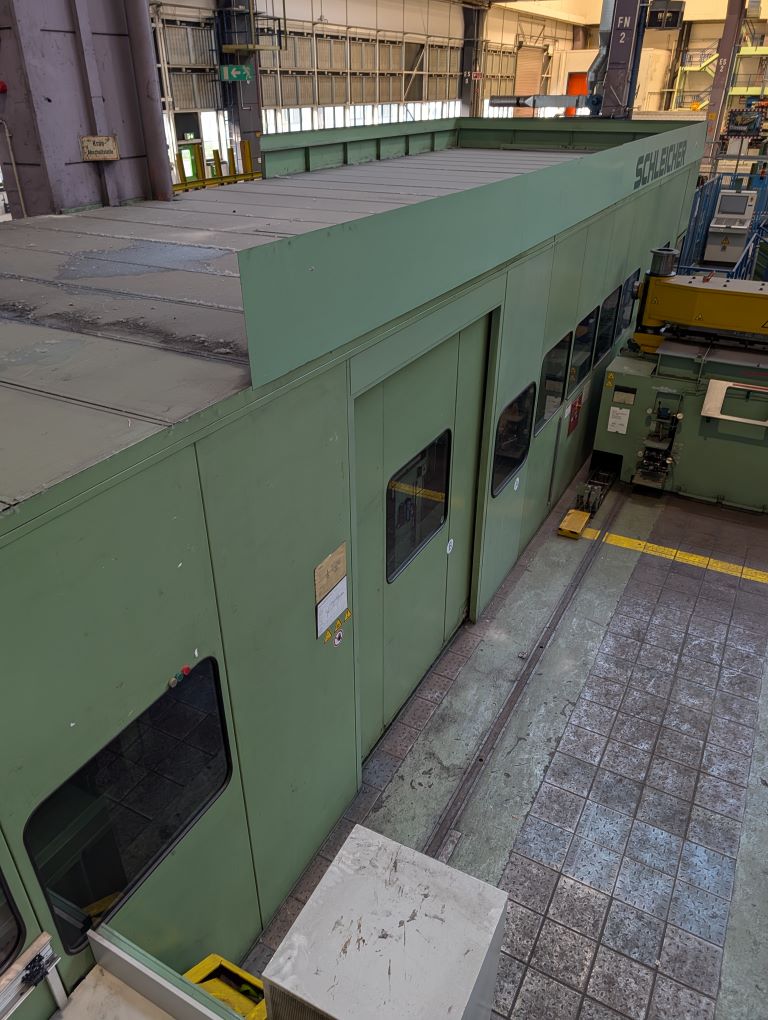

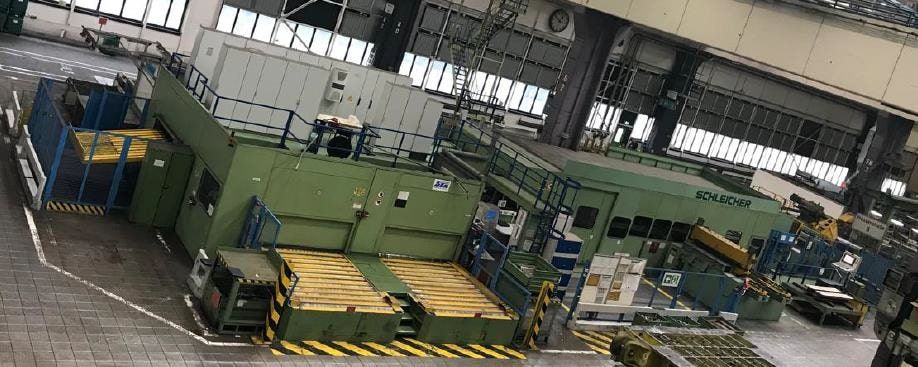

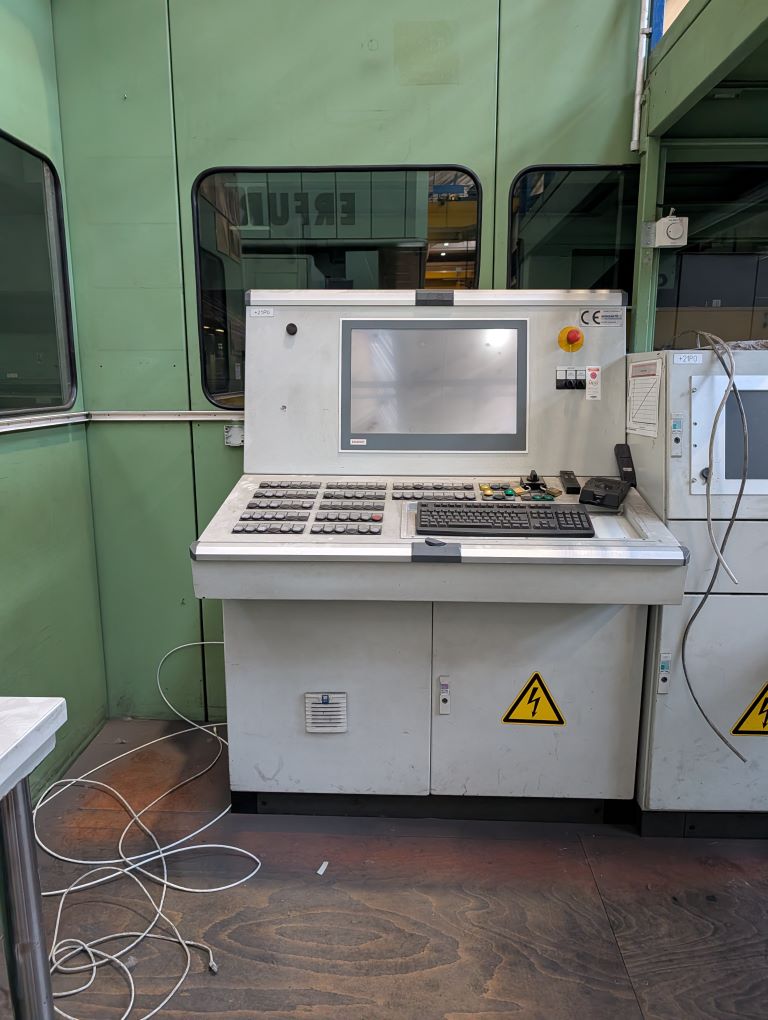

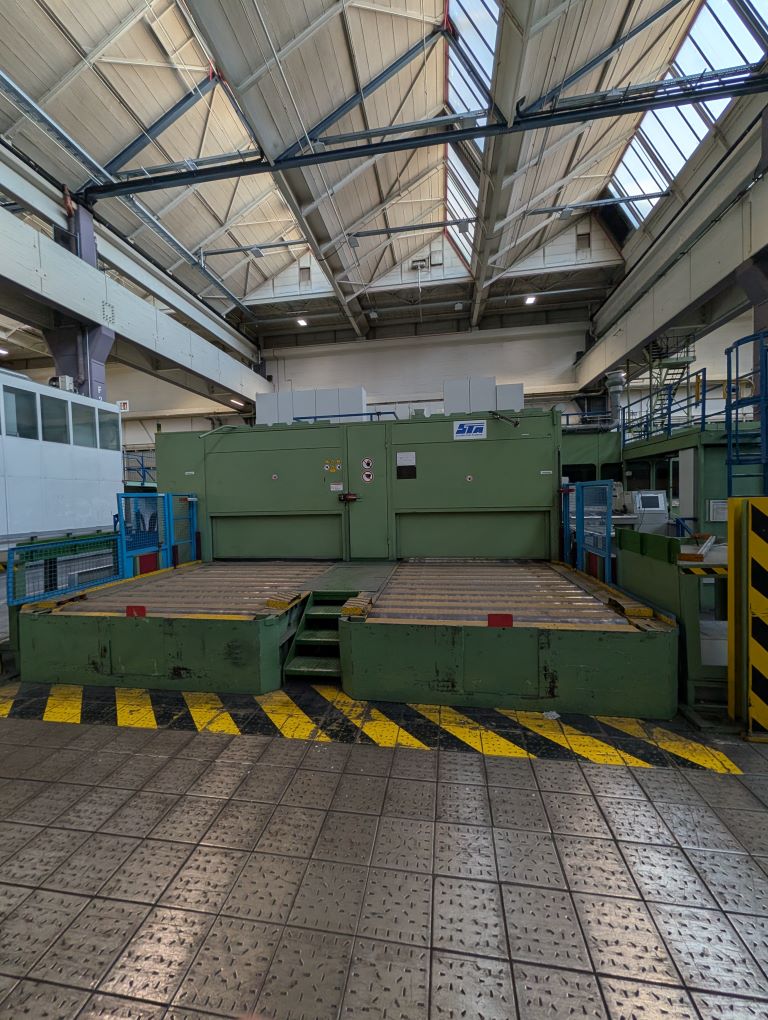

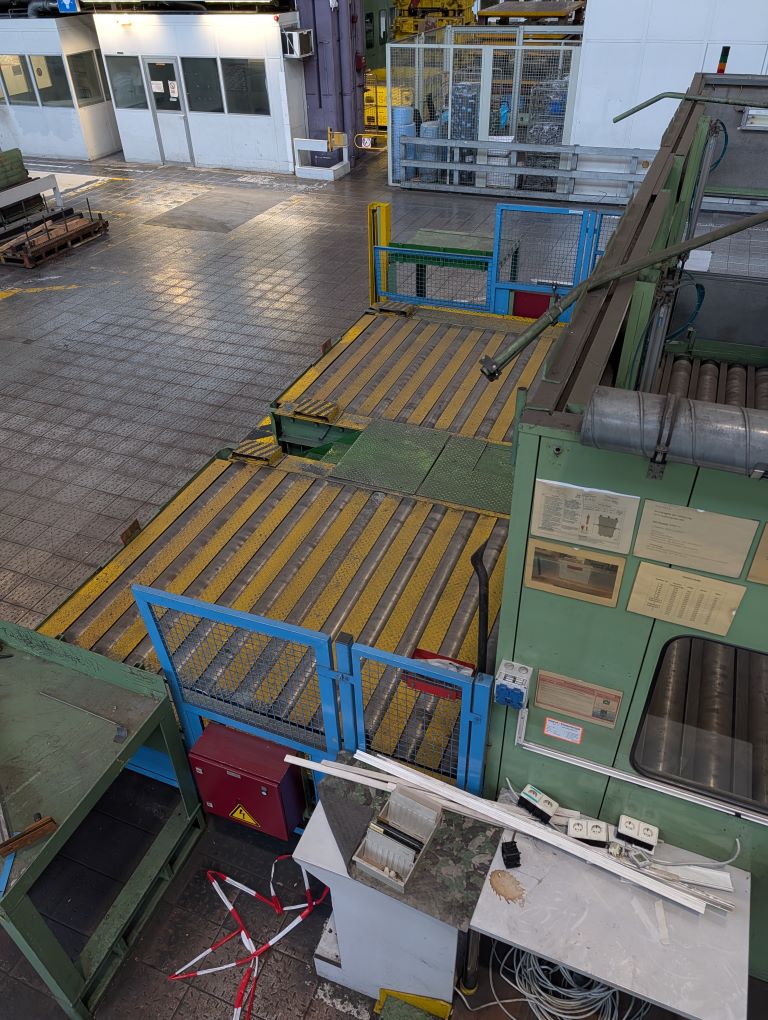

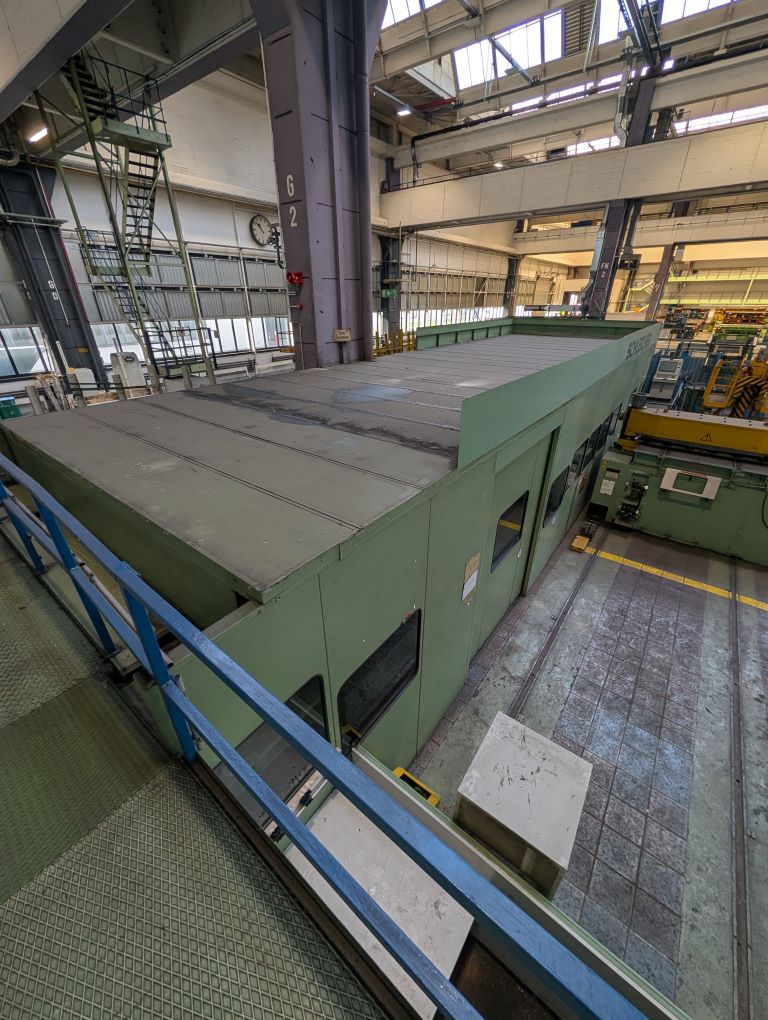

Blanking Coil Line Schleicher CTL 4.090
Schleicher CTL 4.090 blanking coil line - 설명
기술 사양 Schleicher CTL 4.090 (ID:76357)

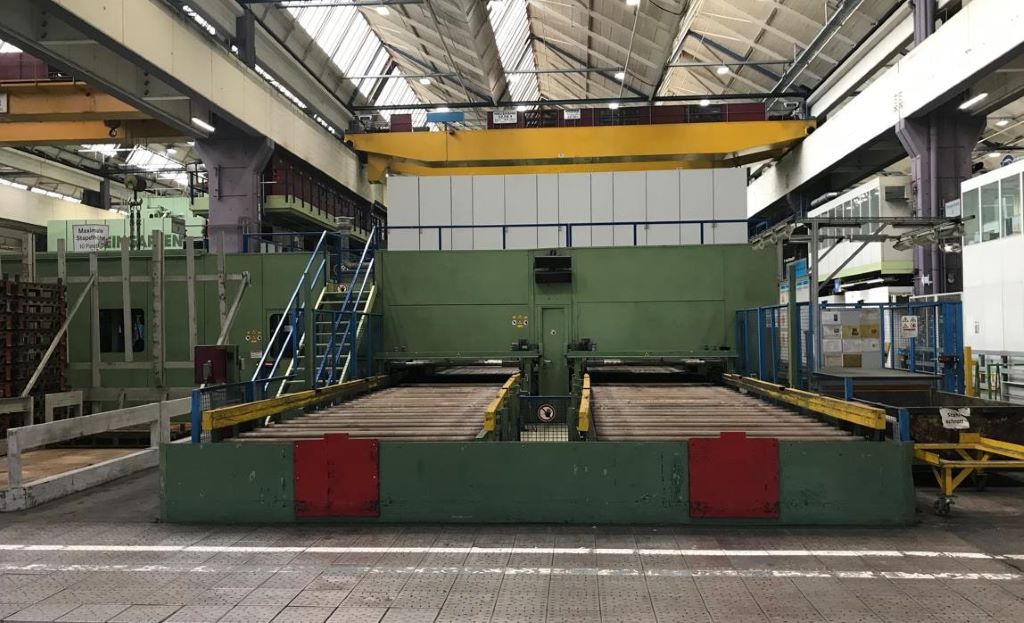

| Type | Blanking coil line |
|---|---|
| Manufacturer | Schleicher |
| Model | CTL 4.090 |
| Tensile strength | 1000 N/mm² |
| Yield strength | 800 N/mm² |
| Strip width min. | 500 — 2000 mm |
| Thickness of strip min — max. | 0.6 — 2.0 mm |
| Maximal coil weight | 35.000 kg |
| Coil outer diameter min. | 800 mm |
| Coil outer diameter max. | 1900 mm |
| Maximum strip cross-section for steel | 2000 x 2.0 mm² |
| Max. sheet crowning in direction of flow | ±10/1000 mm |
| Swivel cutting angle range max. | ±15° |
| Swivel angle infinitely adjustable. | ±15° |
| Band width for straight cut | 500 — 2000 mm |
| Band width for bevel cut 15° | 500 — 2000 mm |
| Band width for bevel cut 30° | 500 — 1800 mm |
| Blade length approx. | 2150 mm |
| Cutting length, not stacked | 90-250 mm |
| Cutting length, stacked | 250-2000 mm |
| Cutting shape | Rectangle, Parallelogram, Trapezoid |
| Discharge to container after the shear | min. 90 mm |
| Maximum length | 2000 mm |
| Setting accuracy | 0.1 mm |
| Adjustable feed length | 0.1-9999.9 mm |
| Desired feed length | 90-2000 mm |
| Feed accuracy | ±0.2 mm |
Blanking Coil Line Schleicher - 기술 공정 및 작업

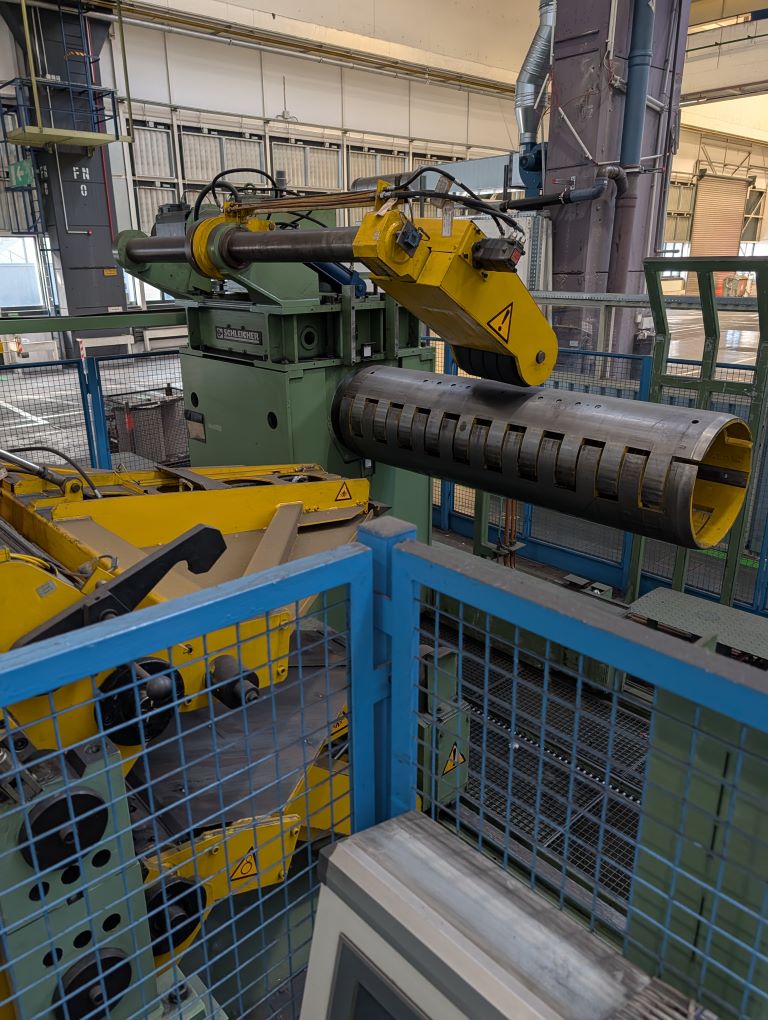

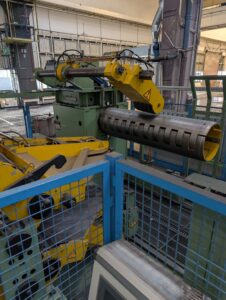

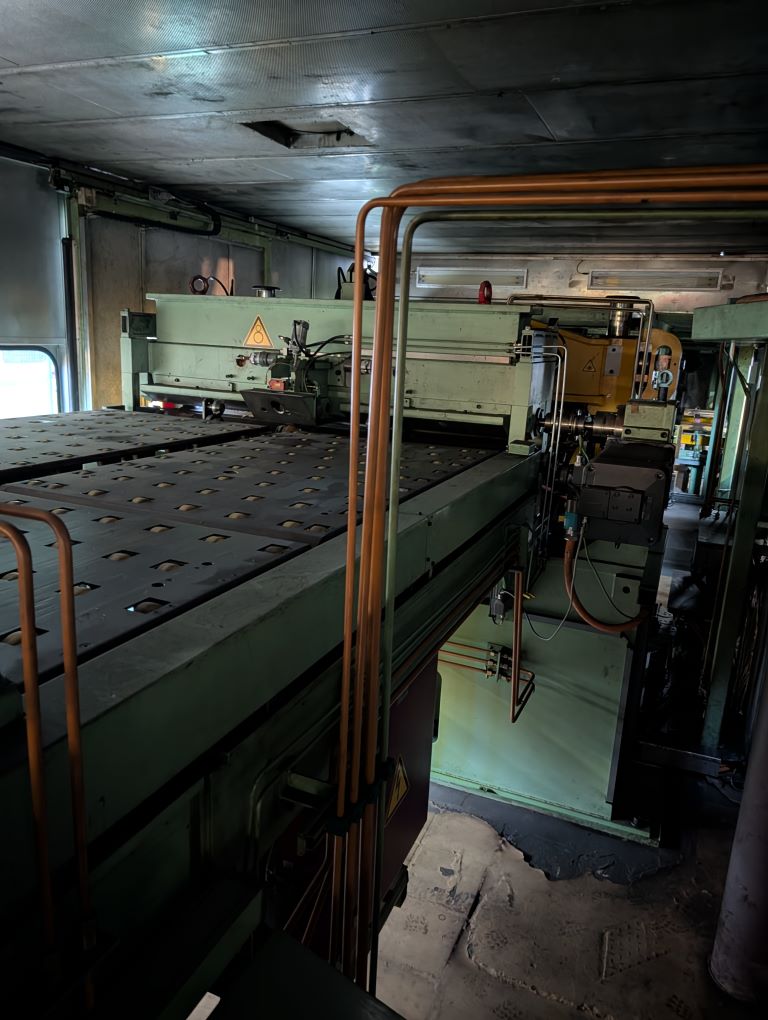

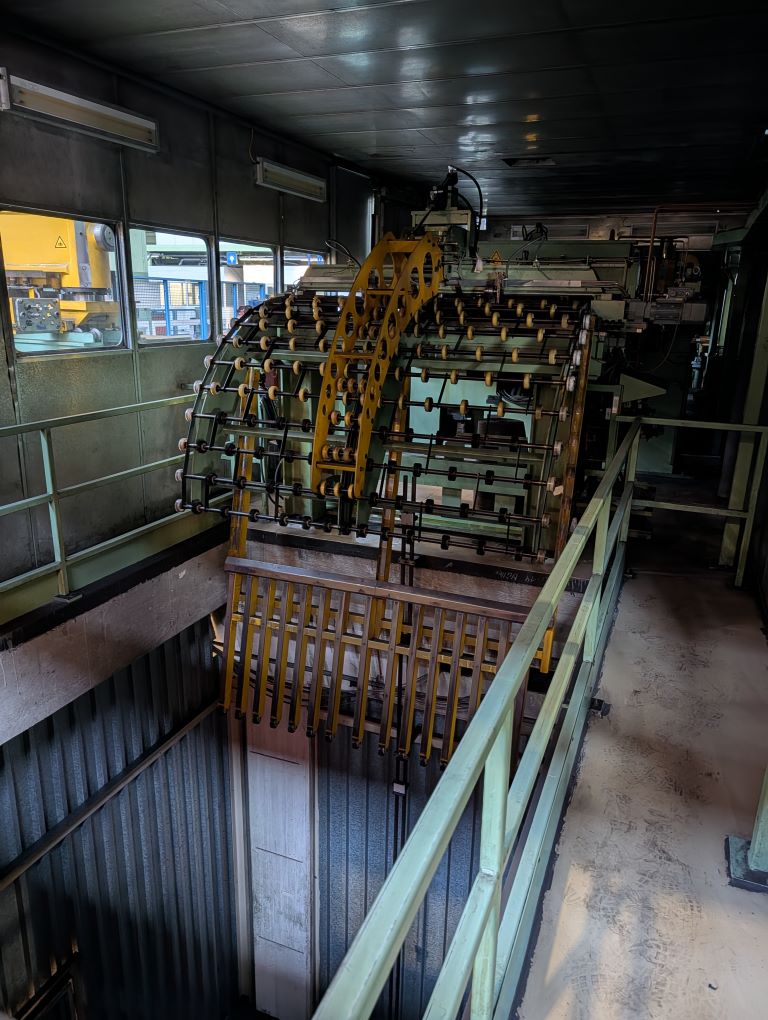

| 블랭킹 | 소재 준비 단계의 블랭킹은 닫힌 윤곽을 따라 전체 시트 또는 스트립에서 금속 조각을 분리하는 작업입니다. 여기서 중요한 것은 가장자리 품질보다 속도와 재료 절약입니다. 소재는 어차피 후속 가공으로 진행되기 때문입니다. |
|---|---|
| 디코일링 | 언코일링은 금속 스트립을 롤에서 풀어 설정된 속도와 장력으로 가공 라인에 공급합니다. 이 작업은 생산 사이클의 연속성과 스탬핑 전 스트립의 올바른 위치를 보장합니다. 공급의 안정성이 전체 생산의 리듬과 후속 작업의 품질을 결정합니다. |
| 전단 | 금속은 절단 날의 전단 작용으로 직선을 따라 절단됩니다. 공정이 빠르고 가열이나 복잡한 공구가 필요 없습니다. 후속 스탬핑 전에 시트와 스트립을 재단하는 데 사용됩니다. |
| 교정 | 압연과 운송 후 시트나 스트립이 완벽하게 평평한 경우는 드뭅니다. 교정은 금속을 지그재그로 배치된 롤러 시스템에 통과시켜 곡률, 물결, 내부 응력을 제거합니다. 이 처리 후 소재는 평평한 형상을 갖추게 되어 정밀 스탬핑에 매우 중요합니다. |
