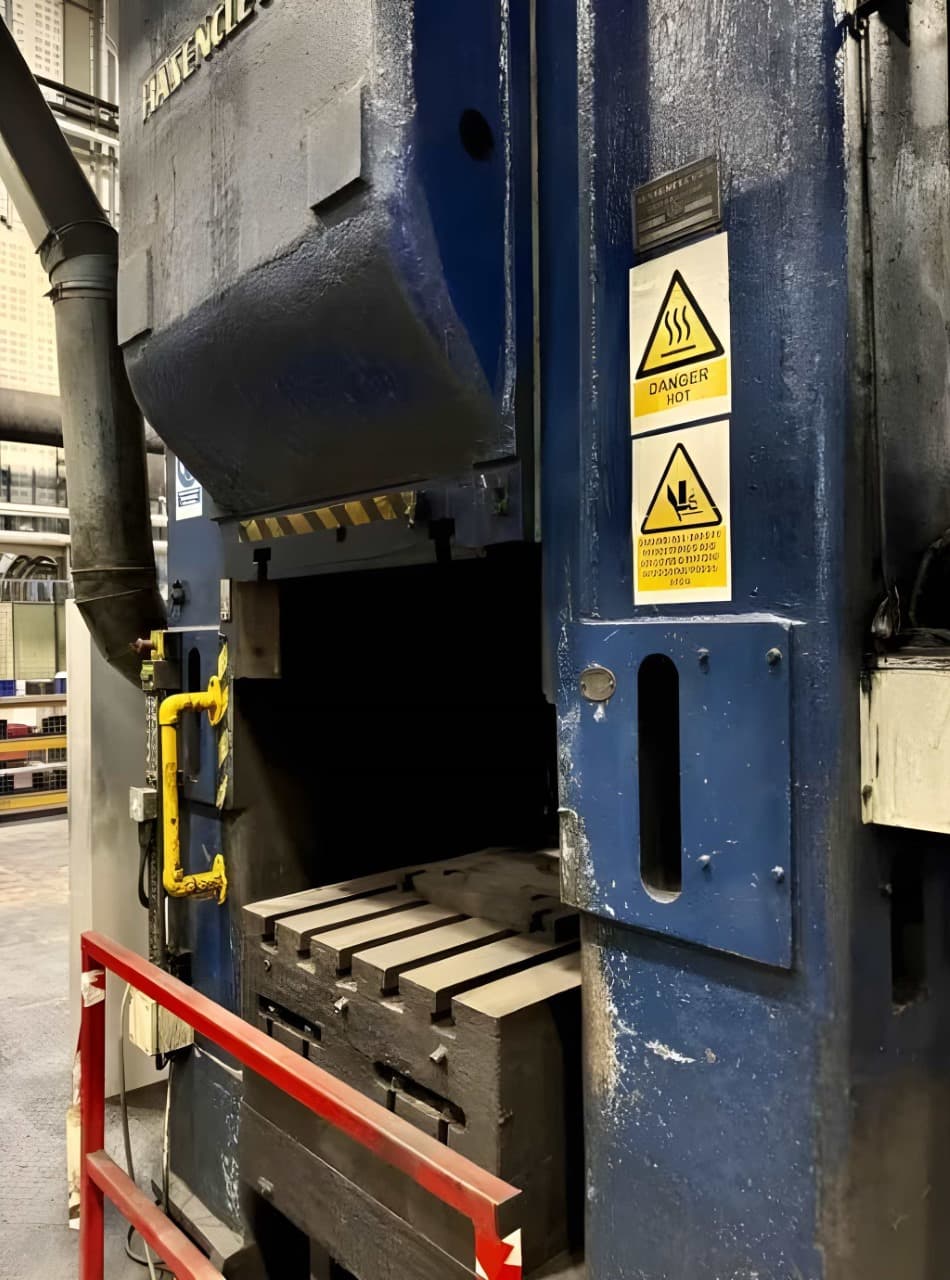

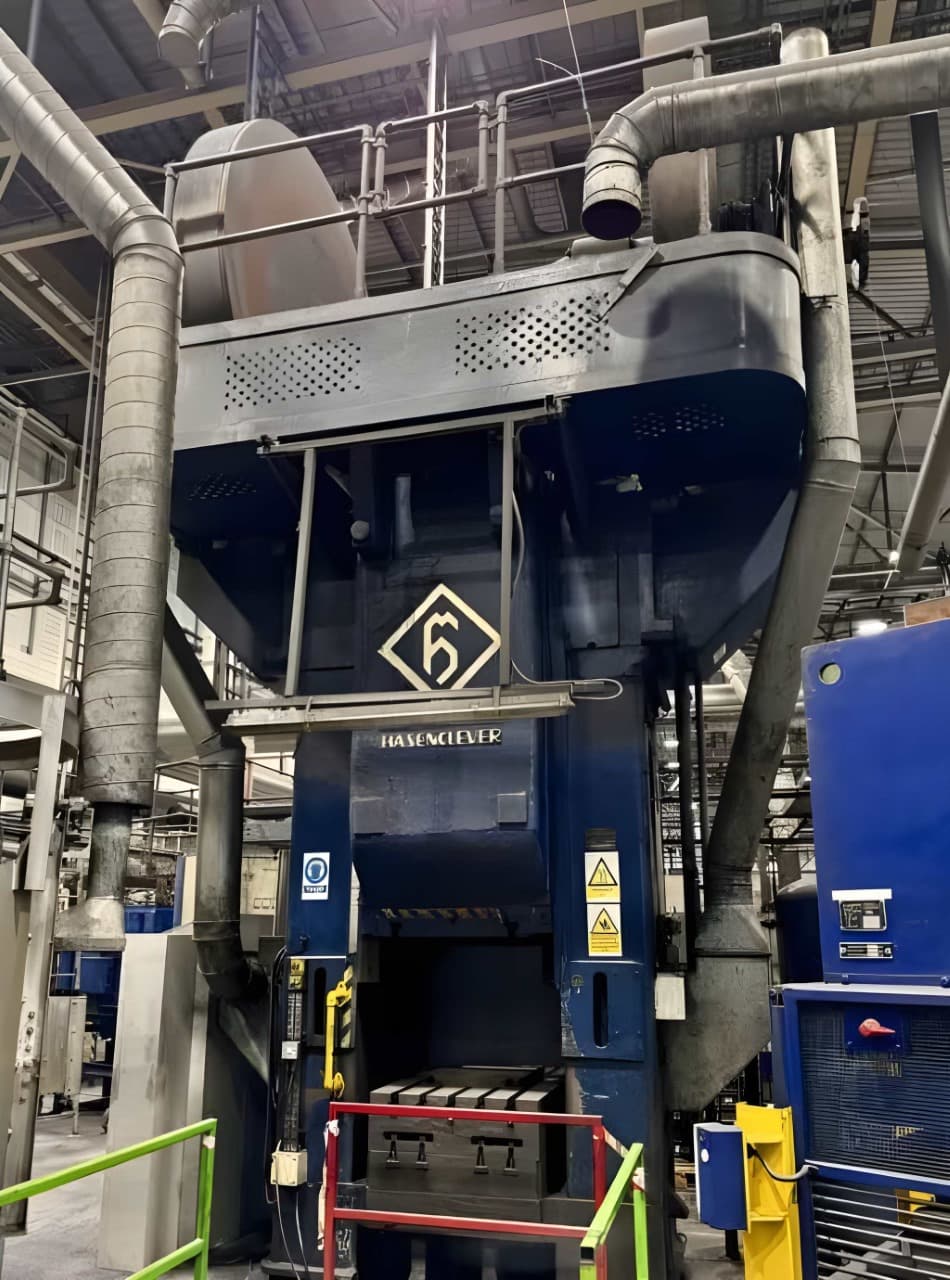

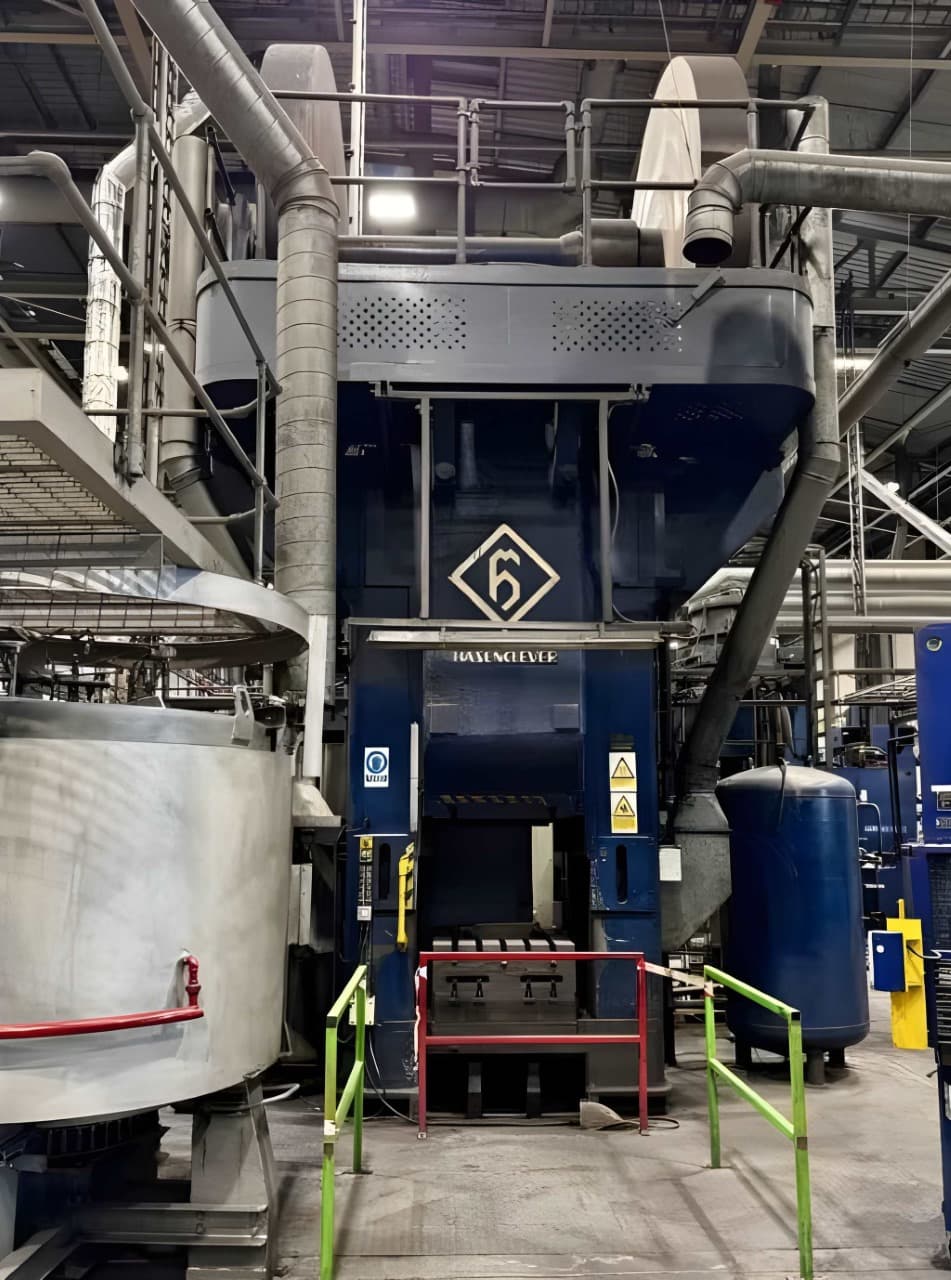

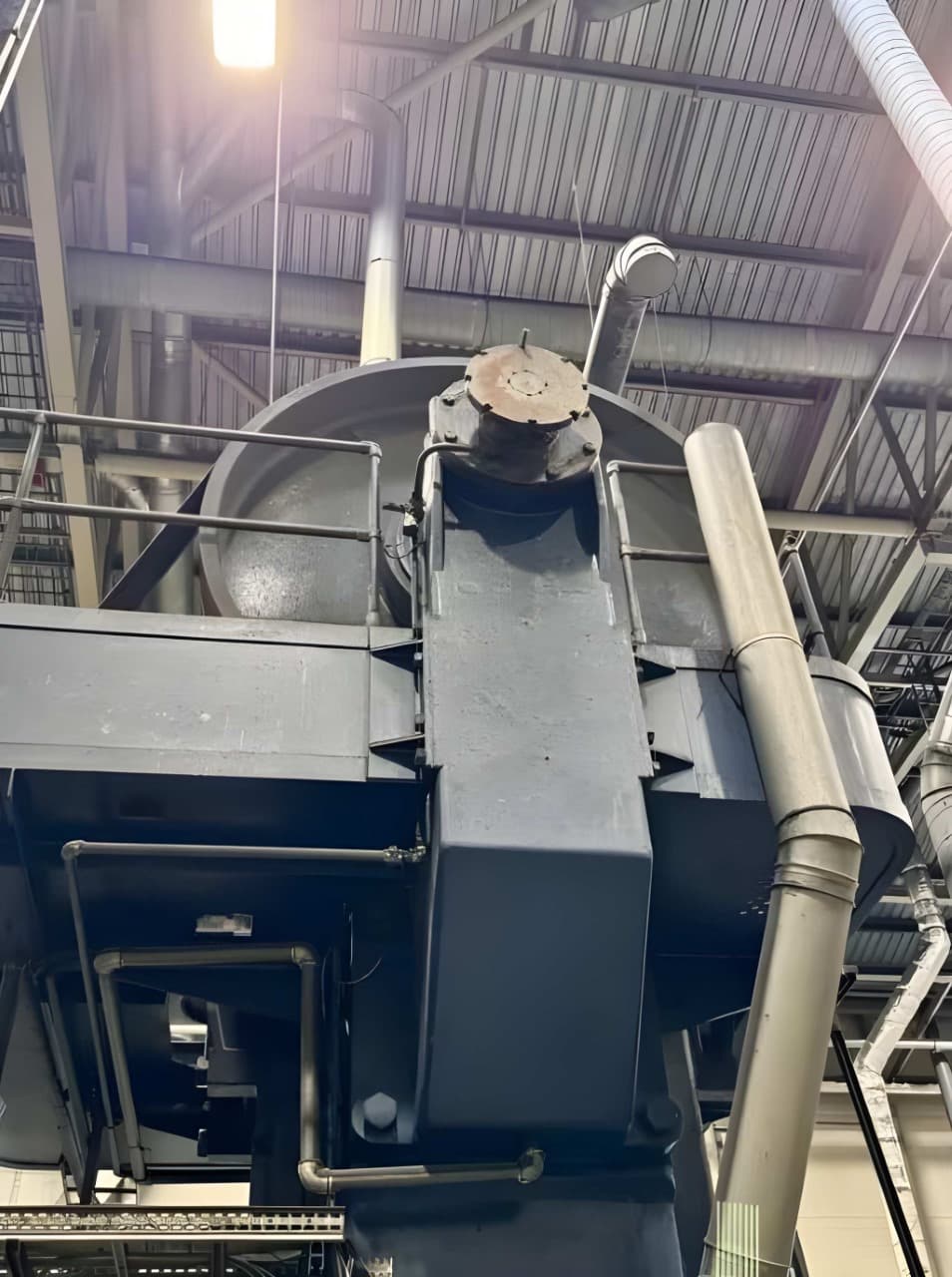

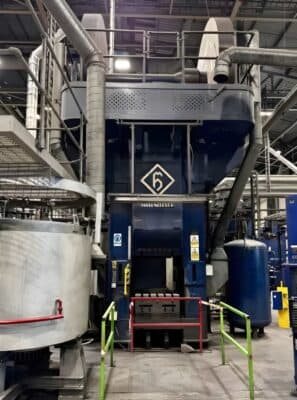

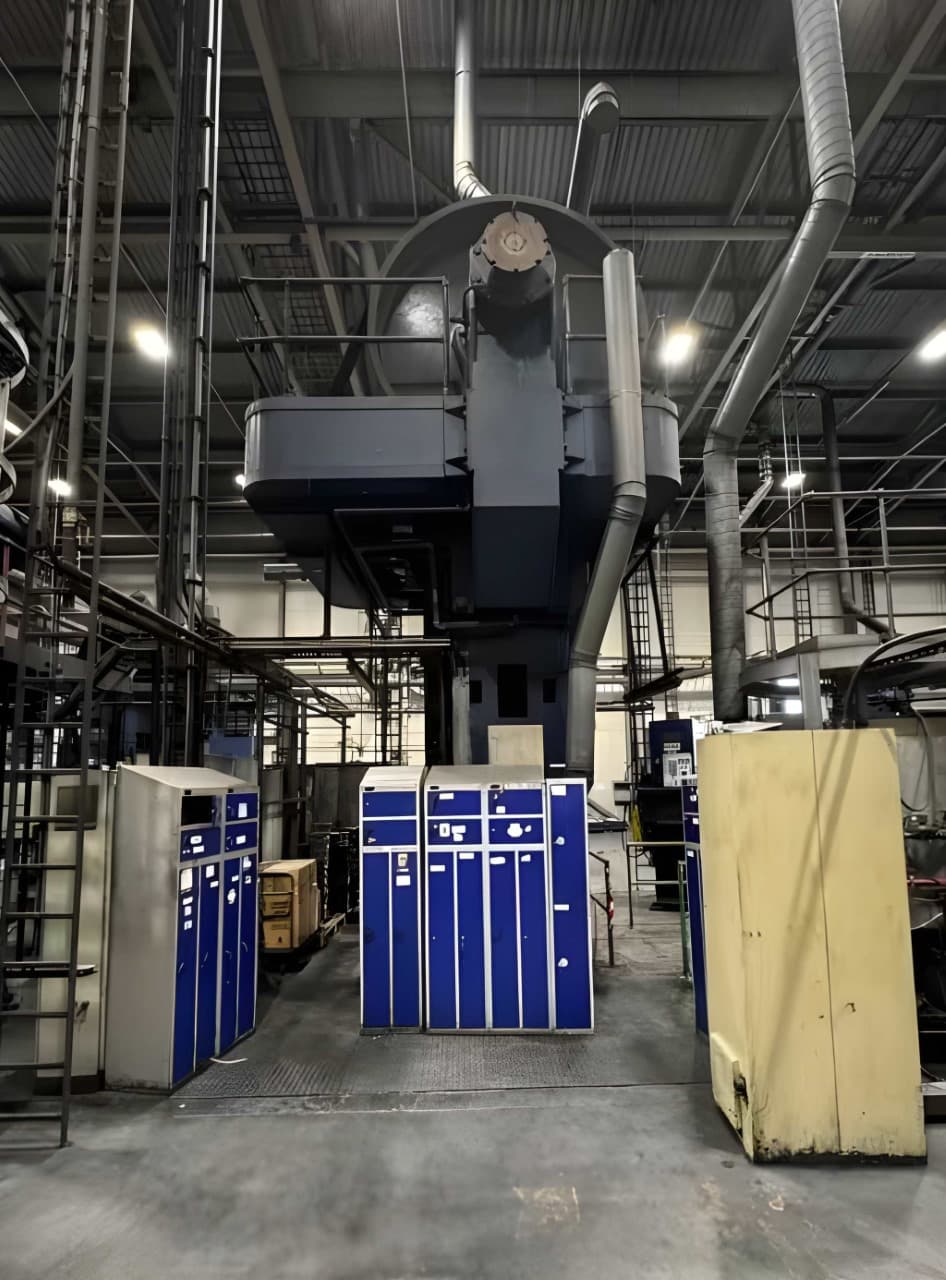

스크류 프레스 Hasenclever FPRN 400 - 1600 톤
Hasenclever FPRN 400 스크류 프레스 - 설명
기술 사양 Hasenclever FPRN 400 (ID:76492)
| Type | Screw press |
|---|---|
| Manufacturer | Hasenclever |
| Model | FPRN 400 |
| Nominal force | 16000 kN / 1600 ton |
| Permissible force continuous operation | 25000 kN / 2500 ton |
| Idling strike force | 31500 kN / 3150 ton |
| Screw diameter | 400 mm |

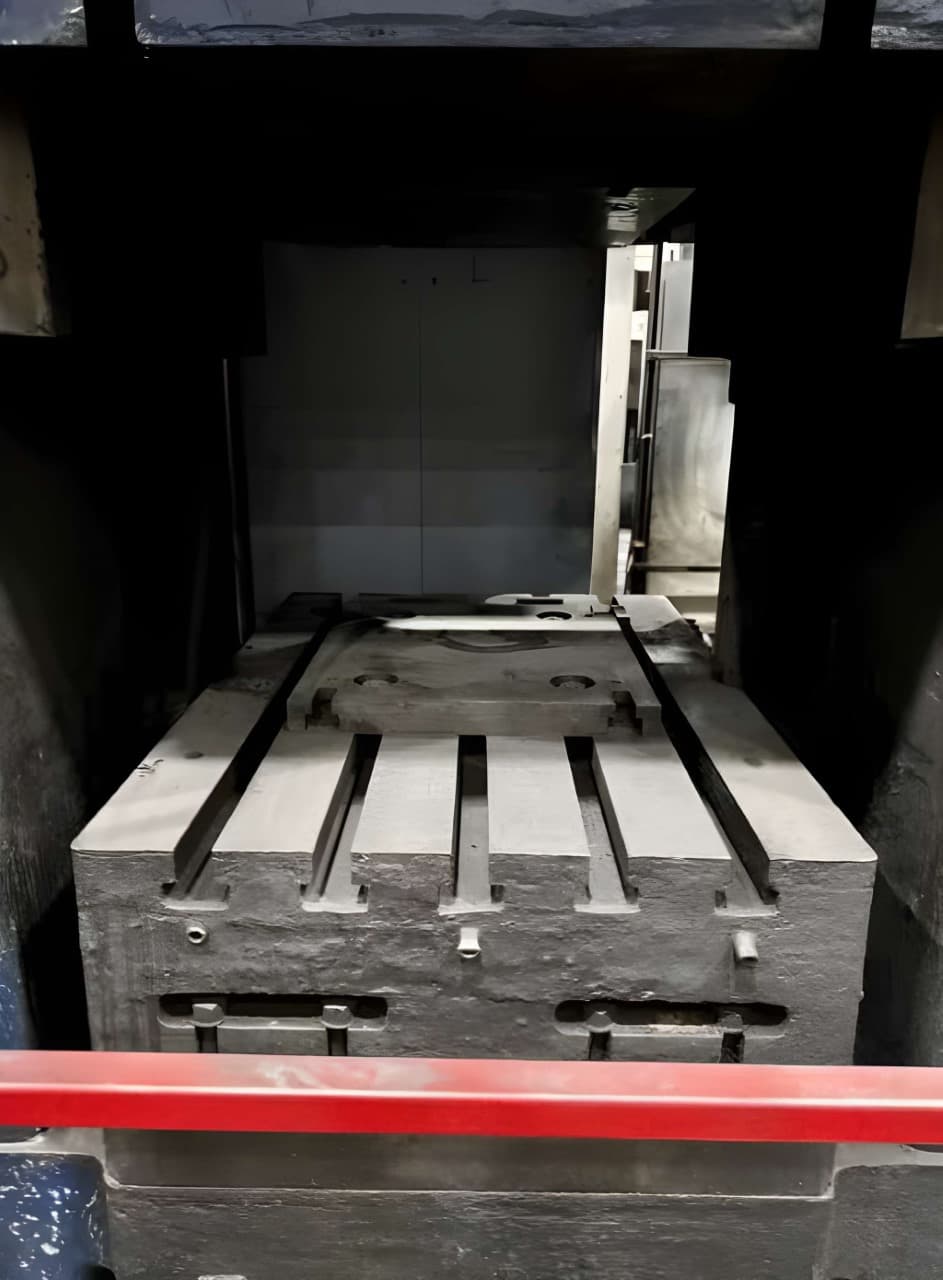

| Table size | 900 x 1250 mm |

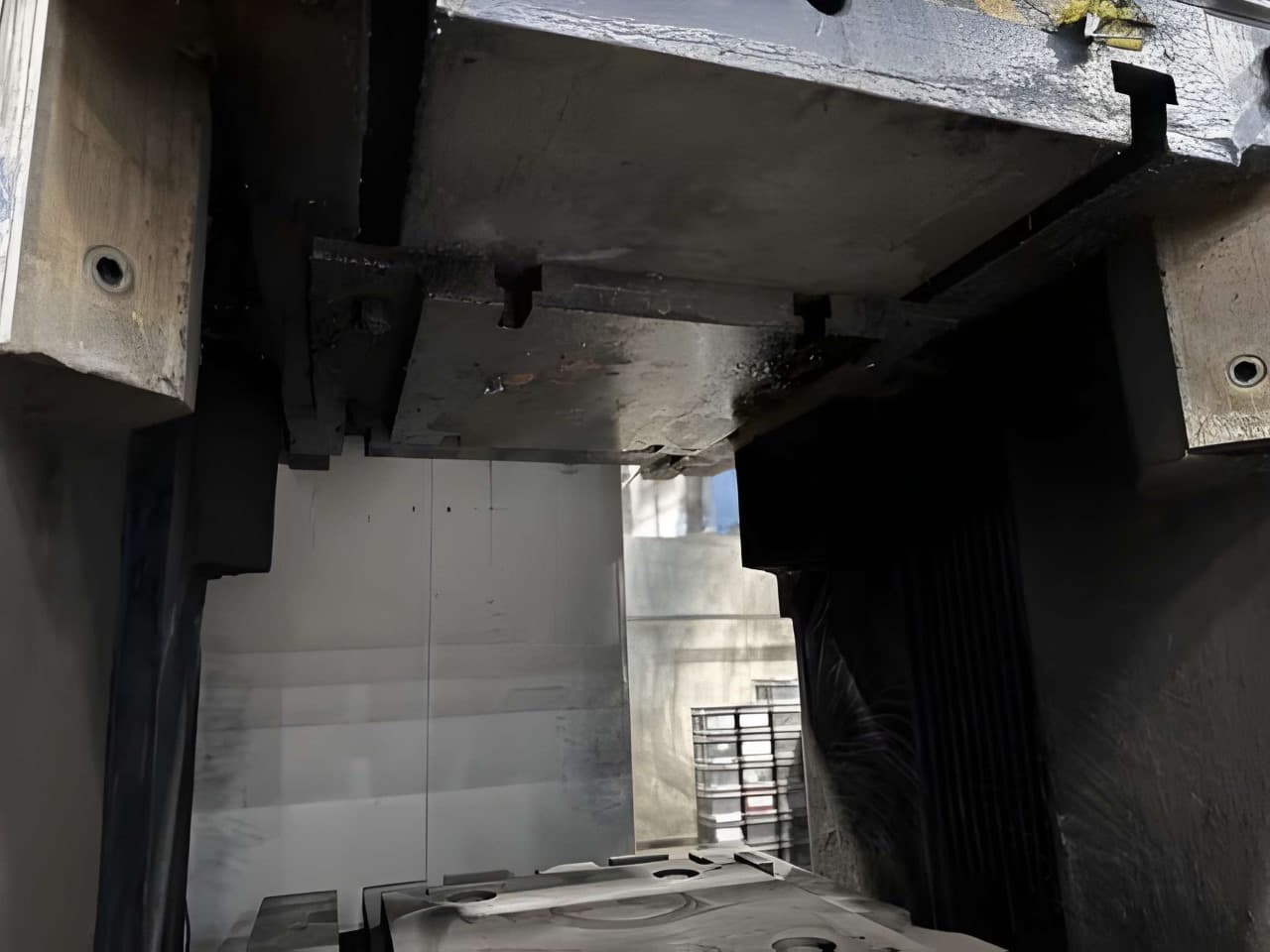

| Slide size | 900 x 1250 mm |
| Stroke | 600 mm |
| Minimum daylight ram down | 1000 mm |
| Maximum daylight ram up | 1000 mm |
| Distance between uprights | 950 mm |
| SPM theoretical | 18 |
| SPM usable | 12 |
| Motor power | 120 kW |
| Overall dimensions | 4270 x 7760 x 7760 mm |
| Weight | 96000 kg |
스크류 프레스 Hasenclever - 기술 공정 및 작업
| 단조 | 금속의 소성 변형 공정으로, 소재가 타격 또는 정적 압력의 작용을 받아 형상이 변화합니다. 단조 과정에서 금속 조직이 치밀해지고 내부 불균일성이 제거되며 재료의 기계적 특성이 향상됩니다. 이로 인해 단조 제품은 상당한 하중 하에서 높은 강도와 신뢰성을 특징으로 합니다. 단조는 완성 부품 생산과 후속 스탬핑을 위한 소재 준비 모두에 사용됩니다. |
|---|---|
| Cold forging | 냉간 단조는 상온에서 금속을 압력 성형하는 공정입니다. 가열하지 않아 높은 치수 정밀도와 매끄러운 표면 품질이 확보됩니다. 가공 경화로 완성품의 강도가 향상됩니다. 엄격한 공차를 갖는 정밀 부품 제조에 사용됩니다. |
| 열간 단조 | 열간 단조는 고온에서 금속을 압력 성형하는 공정입니다. 가열로 재료의 변형 저항이 감소하여 금형 캐비티로의 유동이 쉬워집니다. 높은 생산성과 복잡한 형상의 성형이 가능합니다. 강 및 합금으로부터 단조품을 양산 및 대량 생산하는 데 사용됩니다. |
| 폐쇄 금형 단조 | 소재는 금속 유동을 제한하는 금형 캐비티 내에서 변형되어 공구의 정확한 형상을 채우도록 강제됩니다. 고압 하에서 재료는 금형의 모든 홈과 디테일로 퍼져 정밀한 형상의 부품을 생산합니다. 이 방법은 높은 정밀도와 반복성을 제공하여 복잡한 단조품의 양산 및 대량 생산의 표준입니다. |
| 예비 성형 | 예비 성형은 소재를 본 스탬핑 작업에 대비하여 미래 부품의 대략적인 형상을 부여합니다. 금속은 금형 내에서 분배되어 최종 충전을 용이하게 하고 공구 마모를 줄입니다. 이 중간 단계는 완성품의 정밀도와 품질을 향상시킵니다. |
| 캘리브레이션 | 단조품을 정확한 치수로 마무리하는 최종 공정입니다. 소재는 캘리브레이션 금형에 배치되어 압력을 받으며 표면이 평탄해지고 지정된 공차로 형상이 조정됩니다. 이 공정은 이전 작업 후 남은 미세한 형상 왜곡을 제거합니다. 그 결과 부품은 추가 기계 가공 없이 안정적인 치수와 매끄러운 표면을 얻습니다. |
